Kablosuz Şarj
Cihazı kabloya takmadan, üstüne koyarak şarj eden bobinli sistem.
Nedir ve nasıl çalışır?

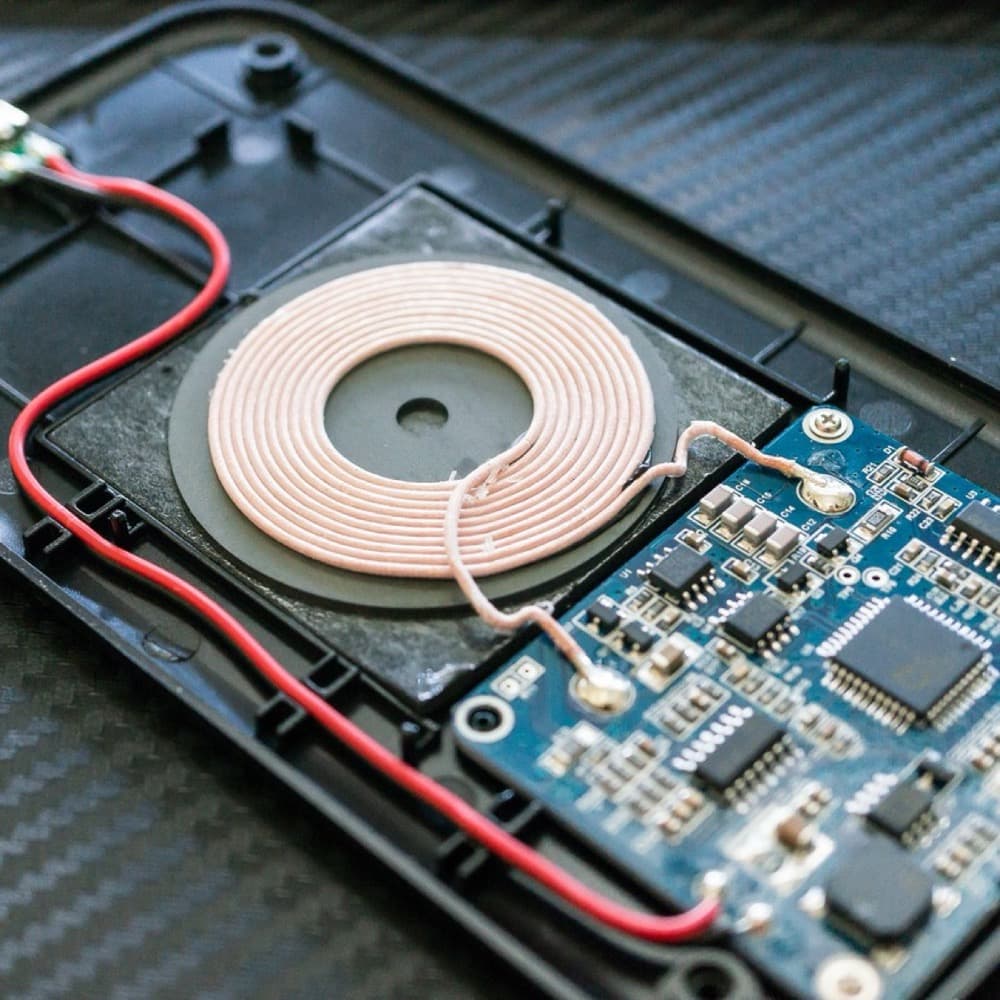

Kablosuz şarj, enerjiyi iki bobin (sarmal hâlinde sarılmış ince tellerden yapılmış yassı plakalar) arasında, kablo takmadan aktaran bir sistemdir. Bir bobin (verici) şarj altlığında, diğeri (alıcı) cihazının içindedir; elektromanyetik indükleme sayesinde cihazı altlığın üstüne koyduğunda enerji havadan geçer. Bu yüzden ürününde bir şarj girişi (delik) açmana gerek kalmaz.
Çalışması için iki bobinin birbirine çok yakın ve hizalı olması gerekir; arada metal bir gövde olamaz, en azından bobine denk gelen kısım iletken olmamalıdır (örneğin plastik ya da cam). En yaygın standart Qi'dir ve telefon, kulaklık, akıllı saat gibi düşük güçlü cihazlarda ~5–15 W aktarır. Hizalama bozulduğunda ya da mesafe açıldığında verim düşer ve kaybedilen enerji ısıya dönüşür.
Fotoğraflar
Kendin dene
Bobinler uzaklaştıkça verim hızla düşer ve kaybolan enerji ısıya döner. Aralığı değiştir.
Ne zaman tercih edilir, ne zaman edilmez?
Tercih edilir
- +Cihaz DC ile çalışıp bataryadan besleniyorsa ve günlük şarj kullanıcıya kolaylık sağlıyorsa
- +Ürünün hiç delik istemeyen, yüksek sızdırmazlıkta (su geçirmez) bir gövdesi olacaksa
- +Tüketimi bir akıllı telefon seviyesinde ya da altında olan küçük cihazlarda
Tercih edilmez
- −Cihaz AC ile çalışıyorsa ya da tüketimi telefonu belirgin biçimde aşıyorsa
- −Gövdesi çelik/alüminyum gibi iletken metalden yapılacaksa (alan geçemez)
- −Hızlı şarj şartsa (kablolu şarjdan yavaş ve ısı kaybı fazladır)
Tasarımcıya etkisi
- Boyut ve form
- Alıcı bobin modülleri ~30–50 mm çap × ~1–3 mm kalınlık. Bobinin alanı kapasitesiyle orantılıdır: daha çok güç istiyorsan daha büyük bobin gerekir; gövde yüzeyinin hemen altına yassı bir yer ayır.
- Güç ihtiyacı
- Qi tipik 5 W, hızlı modeller 10–15 W aktarır; verim ~%70–80'dir, yani gücün ~%20–30'u boşa gider. Doğrudan çalıştırmaz, mutlaka bir bataryayı şarj etmek için kullan.
- Isı
- Kaybolan enerji ısıya döner; şarj sırasında bobinler ~35–45 °C'ye çıkar. Bobinin arkasına ısı yutucu/havalandırma düşün, ısıya duyarlı parçaları oraya koyma.
- Yerleşim
- Alıcı bobini altlıktaki verici bobine tam hizalanacak şekilde gövdeye konumla; üstündeki kapak ince ve iletken olmayan (plastik/cam) malzemeden olmalı, metal vida ve çerçeveyi bobin bölgesinden uzak tut.
Hangi ürünlerde görürsün?
- Kablosuz şarjlı telefon
- Akıllı saat şarj altlığı
- Kablosuz kulaklık kutusu

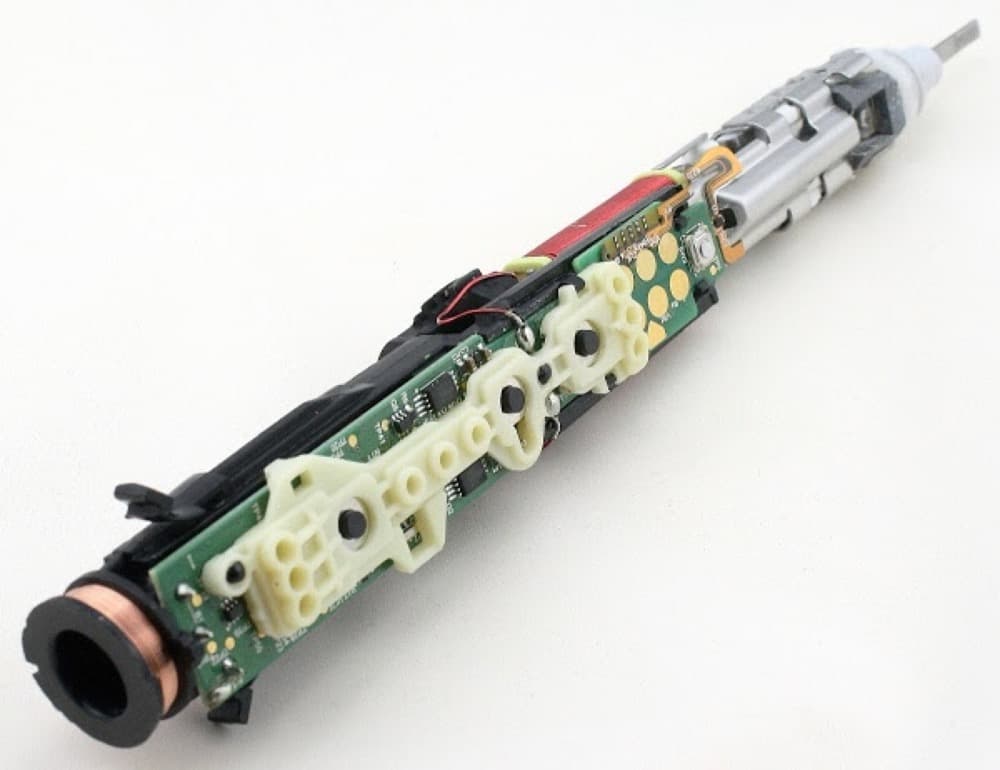

- Elektrikli diş fırçası
- Şarj pedli masa lambası
Sökme & tamir videosu
Bileşeni yakından tanı
Gerçek ürünleri incelemek bileşeni tanımanın en iyi yolu:
