Endüviler

Motorun içinde dönen sargılı çekirdek; koruyucu kapağı olmayan, çıplak motor parçası.

Nedir ve nasıl çalışır?

Endüvi, bir motorun gövdesini açtığında içinde dönen sargılı parçadır (rotor). Dışta sabit duran stator, içinde dönen endüvi vardır; ikisi birlikte çalışır. Tek başına bir ürün değil, bir motorun çekirdeğidir ve genelde çevresinde koruyucu kapak yoktur.

Çoğu ucuz seri üründe rulman, redüktör, soğutucu ve fan tek parça halinde endüviye entegre gelir. Standart ölçüsü yoktur; her cihaz için özel üretilir. Bu yüzden hazır endüviyi çoğunlukla bir matkap, saç kurutma makinesi gibi mevcut bir cihazın yedek parçası olarak alırsın.

Fotoğraflar

Çıplak endüvi (rotor): bakır sargılar, kolektör ve mil
Tek başınaÇıplak endüvi (rotor): bakır sargılar, kolektör ve mil

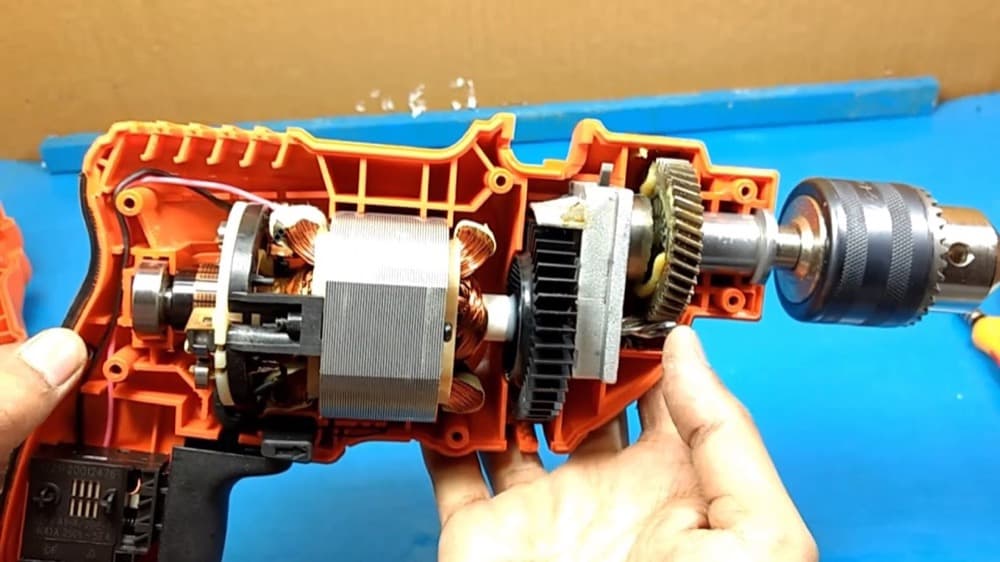

Matkap gövdesi içinde yerinde duran endüvi
MontajlıMatkap gövdesi içinde yerinde duran endüvi

Kendin dene

Hız: 35%0%–100%

Motora ne kadar güç verirsen o kadar hızlı döner. Hızı değiştir.

Ne zaman tercih edilir, ne zaman edilmez?

Tercih edilir

  • +Mevcut bir motoru tasarımının içine gömeceğin yüksek hacimli üründe
  • +Yüksek tork/hız gerekip hızın ölçülmesinin gerekmediği işlerde (karıştırma, delme)
  • +Ayrı kapaktan tasarruf edip gövdeyi küçültmek istediğinde

Tercih edilmez

  • −Düşük adetli üretimde (özel üretim ekonomik değildir)
  • −Konum/hız hassasiyeti veya geri bildirim gerektiğinde
  • −Açık bakır sargı ve sesin kabul edilemez olduğu, sızdırmaz veya giyilebilir üründe

Tasarımcıya etkisi

Boyut ve form
Çapı el aletinde ~20–40 mm, büyük cihazda 60 mm'yi geçer; gövdeni rulman konumlarına ve dönen rotorun hiçbir yere değmemesine göre kur.
Isı
Uzun çalışmada belirgin ısınır (~70–110 °C); fanı varsa hava yolunu kapatma, açık bakır sargı için yalıtım payı bırak.
Ses
Çalışırken ~60–85 dB ses ve titreşim üretir; konfor önemliyse gövdeyi yalıtmayı baştan planla.
Güç ihtiyacı
DC ve AC türleri vardır; yüksek gerilimli AC endüvilerde açıktaki sargı elektrik çarpma riski taşır, dokunulan yüzeylerden uzak tut.

Hangi ürünlerde görürsün?

  • Matkap motoru yedeği
  • Saç kurutma makinesi motoru
  • El blenderı motoru
  • Avuç içi taşlama makinesi rotoru
  • Elektrik süpürgesi motoru

Sökme & tamir videosu

Matkap motoru söküm ve tamir
Dremel 4000 söküm ve tamir
