Step Motorlar

Sürekli dönmek yerine küçük eşit adımlarla ilerleyen, hassas konumlama için motor.

Nedir ve nasıl çalışır?

Step motor sürekli akıp gitmez; her turu eşit küçük adımlara böler. Yaygın tipler bir turu 200 (veya 400) adıma böler, yani her adımda 1,8° döner. "5 adım at" dersin, tam 5 adım atar ve bir sensör olmadan nerede durduğunu bilirsin.

Genelde NEMA 17 / NEMA 23 gibi standart kare gövdelerde gelir. Yüksek hıza pek çıkamaz ama her hızda iyi tork verir ve durduğunda milini sıkıca tutar (tutma torku). 3B yazıcı, CNC ve dozaj pompalarının klasik motorudur.

Fotoğraflar

28BYJ-48 redüktörlü step motor ve sürücü konnektörü
Tek başına28BYJ-48 redüktörlü step motor ve sürücü konnektörü

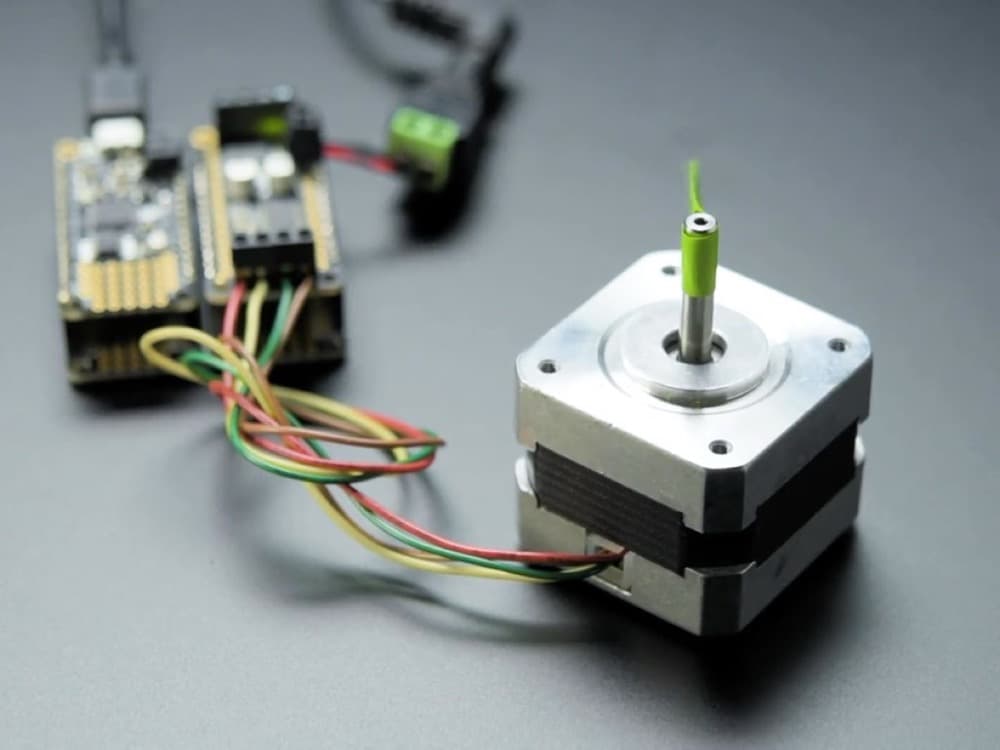

NEMA 17 kare gövdeli step motor
Tek başınaNEMA 17 kare gövdeli step motor

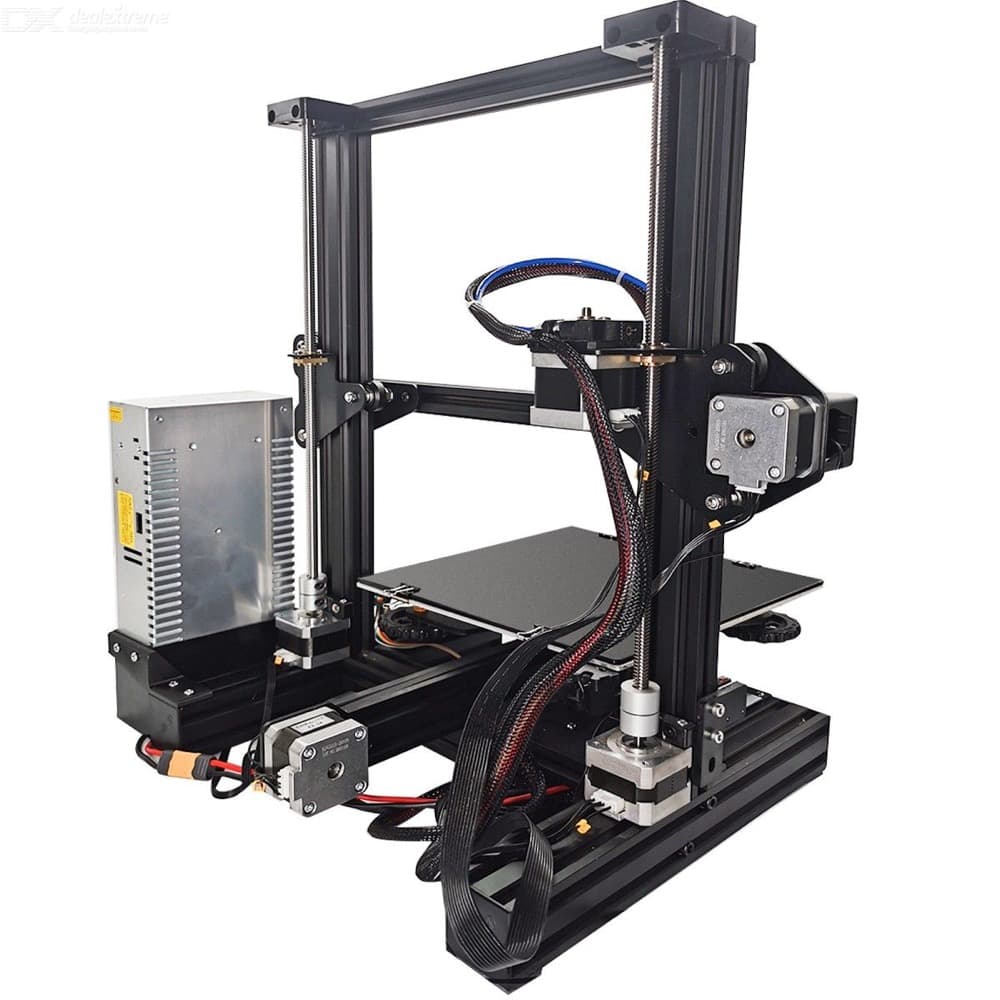

3B yazıcı eksenlerine monte edilmiş step motorlar
Montajlı3B yazıcı eksenlerine monte edilmiş step motorlar

Kendin dene

Adım kontrolü
Adım: 0

Gerçek step motorda her adım çok küçüktür (≈1,8° — yani bir tam tur 200 adım). Burada adımları sayabilesin diye abartılı (15°) gösteriyoruz.

Ne zaman tercih edilir, ne zaman edilmez?

Tercih edilir

  • +Sensörsüz, ucuz ve tekrarlanabilir konumlama istediğinde
  • +Önceden programlanmış karmaşık hareketlerde (3B yazıcı, CNC)
  • +Miktarı kontrollü dozajlamada (ilaç/laboratuvar pompası)

Tercih edilmez

  • −Yüksek dönüş hızı gerektiğinde (üst hızı düşüktür)
  • −Titreşim ve sesin rahatsız edeceği sessiz üründe
  • −Ağırlık ve hacmin çok kısıtlı olduğu taşınabilir cihazda

Tasarımcıya etkisi

Boyut ve form
NEMA 17 ~42×42 mm, NEMA 23 ~57×57 mm kare gövdedir; mil ön yüzden çıkar, dört köşe montaj deliğini buna göre yerleştir.
Ağırlık
NEMA 17 ~280–400 g, NEMA 23 ~700–1200 g; birden fazlası elde taşınan bir gövdede ciddi ağırlık ekler.
Ses
Adım atarken ~45–60 dB'lik belirgin bir titreşim ve uğultu üretir; konfor odaklı üründe takozla yalıtmak gerekir.
Güç ihtiyacı
Genelde 12–24 V ile sürülür ve dururken bile akım çeker (bobin ısınır); pil ömrü ve ısı yönetimini buna göre planla.

Hangi ürünlerde görürsün?

  • 3B yazıcı eksenleri
  • CNC tezgâhı
  • İlaç/dozaj pompası
  • Lazer kesim makinesi
  • Otomatik kamera kaydırıcısı (slider)
