LED Lambalar
Az enerjiyle uzun yıllar ışık veren, tek renkli ya da RGB minik diyot.
Nedir ve nasıl çalışır?
LED, "ışık yayan diyot" demektir: içinden doğru yönde akım geçirdiğinde ışık veren minik bir yarı iletkendir. Doğru akımla çalışır ve neredeyse hiç ısınmadan, çok az enerjiyle parlar; bu yüzden hem onlarca yıl dayanır hem de pille çalışan ürünlerin gözdesidir. En sade haliyle bir durum lambasıdır ("bağlandı" yeşili, "hata" kırmızısı); daha güçlü tipleri ise lensle odaklanıp gerçek aydınlatma yapar.

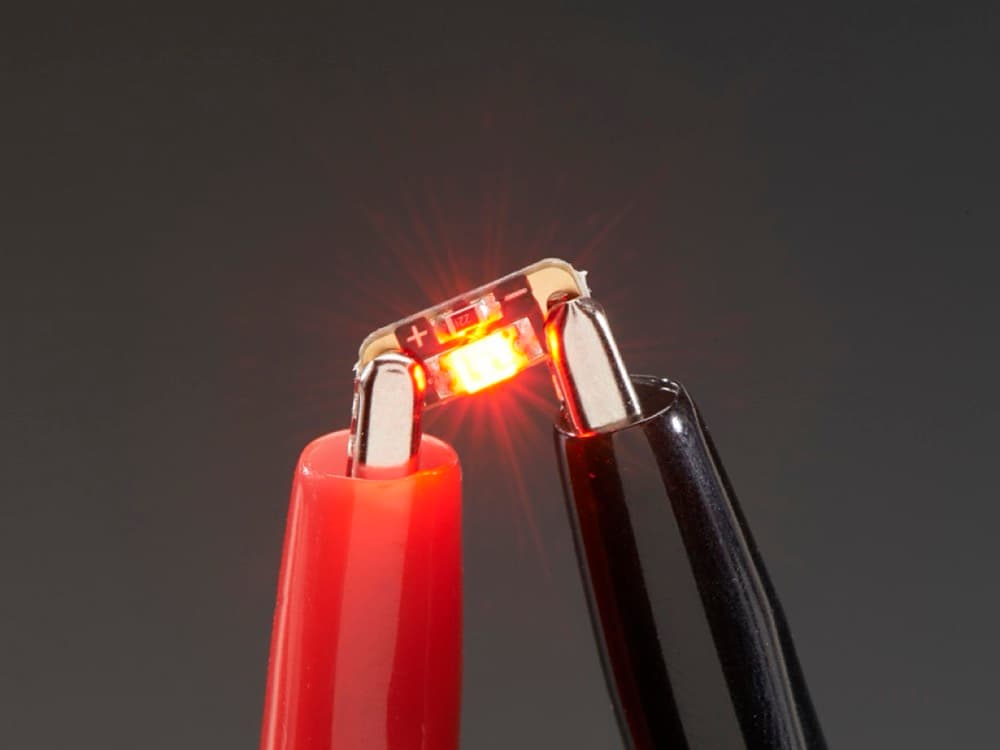

İki gövde tipiyle karşına çıkar: DIP LED'in lehimi kolaylaştıran uzun bacakları vardır, SMD LED ise bacaksız ve minicik olduğu için ince, sıkışık tasarımlarda tercih edilir. Renk seçeneği geniştir; tek renkli olabileceği gibi tek gövdede üç ayrı ışık çipi taşıyan RGB (ve beyaz ekli RGBW) tipi her rengi karıştırabilir. Parlaklığı gerilimi değiştirerek ya da yazılımla (hızlı yakıp söndürerek) ayarlarsın, böylece aynı LED hem sönük bir gece göstergesi hem göz alıcı bir vurgu olabilir.
Fotoğraflar
Kendin dene
LED'i kısmak için gerilimi değil, çok hızlı aç-kapatırsın (PWM); göz ortalamayı görür. Kaydıracı oynat.
Ne zaman tercih edilir, ne zaman edilmez?
Tercih edilir
- +Cihazın durumunu kullanıcıya tek bakışta göstermek istediğinde (güç, bağlantı, hata)
- +Uzun ömür ve düşük enerji şartsa (pilli ya da sürekli açık ürünler)
- +Renk değiştiren bir vurgu ya da animasyon gerektiğinde (RGB / adreslenebilir)
Tercih edilmez
- −Geniş bir alanı yumuşak, eşit ışıkla doldurman gerekiyorsa (tek LED nokta gibi parlar)
- −Sürücüsünü/direncini koyacak yer yoksa (akım sınırlamadan doğrudan bağlanmaz)
- −Yüksek güçte aydınlatma isteyip ısıyı atacak yerin yoksa (Power LED soğutucu ister)
Tasarımcıya etkisi
- Boyut ve form
- Gösterge LED'leri 3 mm ve 5 mm yuvarlak başlıdan, SMD tipleri ise 1.6×0.8 mm'ye kadar küçülür; minik bir nokta olduğu için ışığını yaymak istediğin yere difüzör koymadan kasaya tek delik açman yeter.
- Güç ihtiyacı
- Renge göre 1.8–3.3 V'ta yanar ve 5–20 mA çeker; LED'i besleme gerilimine doğrudan bağlama, araya akımı sınırlayan bir direnç (5 V'ta ~220 Ω–1 kΩ) ya da sürücü koy, yoksa anında yanar.
- Isı
- Gösterge LED'i neredeyse hiç ısınmaz, ama lensli Power LED'ler 1–10 W harcayıp ciddi ısı üretir; bu tipte LED'i bir alüminyum soğutucuya oturtman ömrü ve parlaklığı korur.
- Yerleşim
- Çıplak LED göze batar ve dar bir açıyla (~15–60°) parlar; yarı saydam bir difüzör panel arkasına alıp kaynağı gizlersen ışık yumuşar, geniş açılı tip seçersen yandan da görünür.
Hangi ürünlerde görürsün?
- Cihazların güç/durum gösterge ışığı
- Uzaktan kumanda kızılötesi LED'i
- Bluetooth hoparlörlerin renkli vurgu ışığı
- El feneri ve bisiklet farı (Power LED)
- Klavye ve fan RGB aydınlatması
Sökme & tamir videosu
Bileşeni yakından tanı
Gerçek ürünleri incelemek bileşeni tanımanın en iyi yolu:
