Esnek bir bant üzerine dizilmiş, istediğin boyda kesip yapıştırdığın LED dizisi.

Nedir ve nasıl çalışır?

LED şeridi, esnek bir devre bandı üzerine arka arkaya dizilmiş çok sayıda SMD LED'den oluşur. Üzeri genelde saydam bir kılıfla kaplıdır, çoğu 10 mm'den dardır ve istediğin uzunlukta kesilecek noktalar taşır; arkasındaki çift taraflı bant sayesinde de bir yüzeye doğrudan yapıştırırsın. Doğru akımla çalışır ve tek renkli ya da çok renkli (RGB, RGBW) olur, böylece bir kenarı boydan boya aydınlatmak istediğin her yerde işe yarar.

İki ailesi vardır ve farkları tasarımı belirler. Analog (tek hat) şeritler 12 V ya da 24 V ile çalışır ve tüm şerit aynı anda tek renge döner; basit ve ucuzdur. Adreslenebilir şeritler ise (WS2812 / NeoPixel gibi) 5 V ile çalışır ve tek bir veri hattıyla her LED'i ayrı ayrı sürersin; dalgalanan, kayan, renk geçen animasyonlar bu tipte mümkün olur. Sürekli tek renk yetiyorsa analog, her piksel ayrı yanacaksa adreslenebilir seçersin.

Fotoğraflar

WS2812 adreslenebilir LED şeridin DIN/5V/GND lehim noktalı yakın çekimi
Tek başınaWS2812 adreslenebilir LED şeridin DIN/5V/GND lehim noktalı yakın çekimi

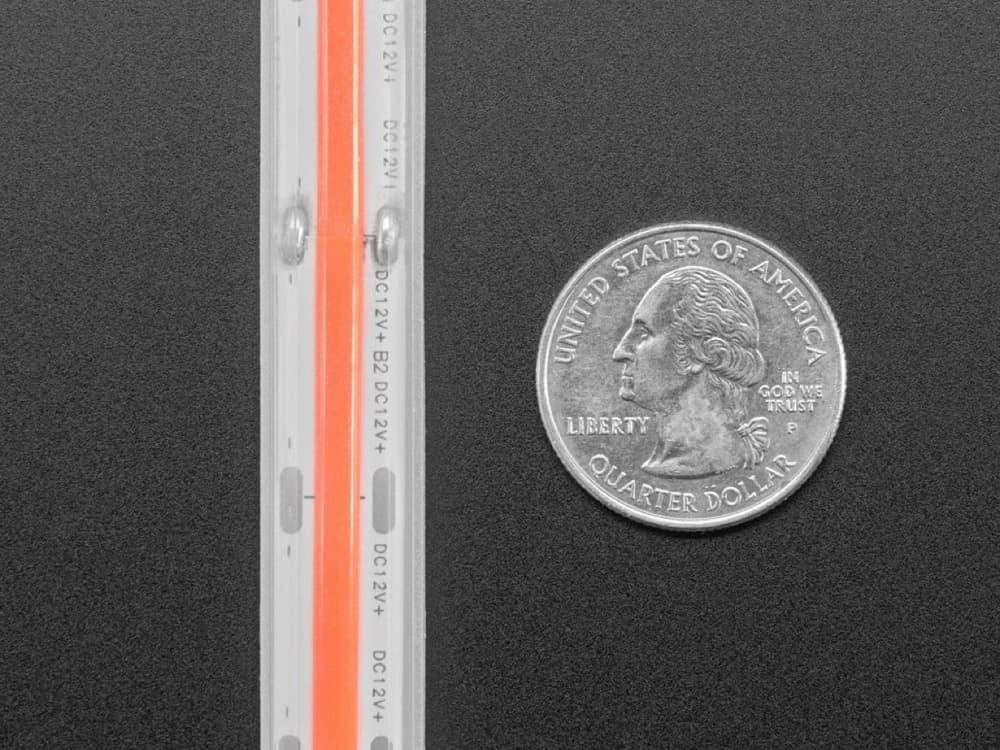

12 V COB LED şeridin çeyrek dolarla boy kıyaslamalı yakın çekimi
Tek başına12 V COB LED şeridin çeyrek dolarla boy kıyaslamalı yakın çekimi

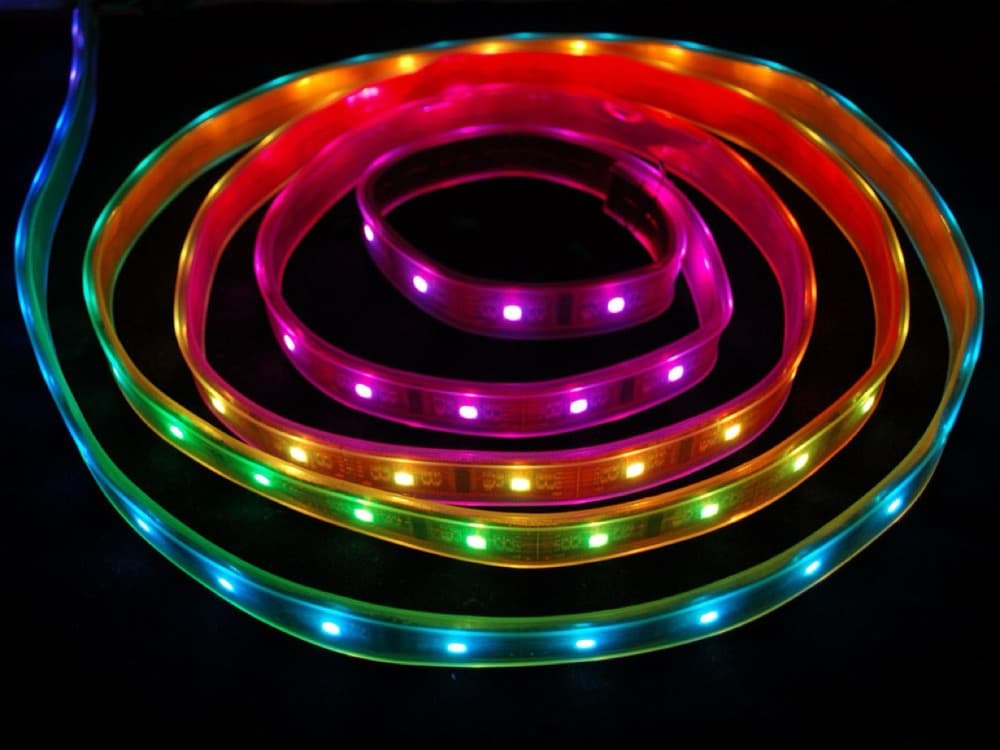

Her LED'i ayrı renkte yanan adreslenebilir RGB LED şeridi
MontajlıHer LED'i ayrı renkte yanan adreslenebilir RGB LED şeridi

Kendin dene

DATA →
Hız: 6·Yanan LED: 11–10

Bir LED'e tıklayıp sabit yakabilirsin — her biri ayrı adreslenir.

Adreslenebilir şeritte her LED'i ayrı ayrı kontrol edebilirsin; tek veri hattıyla sırayla adreslenir. Dene.

Ne zaman tercih edilir, ne zaman edilmez?

Tercih edilir

  • +Bir kenarı ya da yüzeyi boydan boya, eşit bir çizgi ışıkla aydınlatmak istediğinde
  • +Eğri bir yüzeye yapıştırıp bükmen gerektiğinde (esnek ve kesilebilir)
  • +Akan/renk geçen animasyon istiyorsan, her LED'i ayrı kontrol için (adreslenebilir)

Tercih edilmez

  • −Tek bir nokta ya da yönlü, odaklı ışık gerekiyorsa (şerit çizgi halinde yayar)
  • −Çok uzun bir hatta sonuna kadar eşit parlaklık şartsa (gerilim düşüşü sonu söndürür)
  • −Akım bütçesi ve ısıyı yönetecek yer yoksa (metrede amperler birikir)

Tasarımcıya etkisi

Boyut ve form
Çoğu şerit 8–12 mm genişlikte ve ~2–3 mm kalınlıktadır, metrede 30/60/144 LED yoğunluğunda gelir; ince bir bant olduğu için bir profil kanalına ya da köşeye gizlersin ama kesim ancak işaretli noktalardan yapılır.
Güç ihtiyacı
Parlaklık ve LED sayısıyla akım hızla artar; beyazda metre başına 1–2 A çekebilir, bu yüzden 5 m'lik bir RGB şerit kolayca birkaç amperlik bir besleme ister, güç kaynağını ona göre seç.
Isı
Yüzeydeki LED'ler birikince ısınır; şeridi metal bir profile yapıştırırsan hem ısıyı dağıtır hem renk kaymasını ve ömür kaybını önlersin, yalıtkan ya da kapalı bir yüzeye uzun süre tam parlaklıkta yapıştırma.
Yerleşim
Uzun hatlarda gerilim düşer ve şeridin sonu önüne göre sönük kalır; 5 m'yi geçen runlarda araya tekrar güç ver (her iki uçtan besle) ve çıplak LED yerine yarı saydam bir difüzör profil kullanarak noktaları tek bir ışık çizgisine dönüştür.

Hangi ürünlerde görürsün?

  • TV ve monitör arkası ambiyans ışığı
  • Mutfak tezgah altı aydınlatması
  • Araç içi dekoratif şerit
  • Oyuncu masası ve kasa RGB aydınlatması
  • 3D yazıcı haznesi aydınlatması
