Alfanümerik Ekranlar

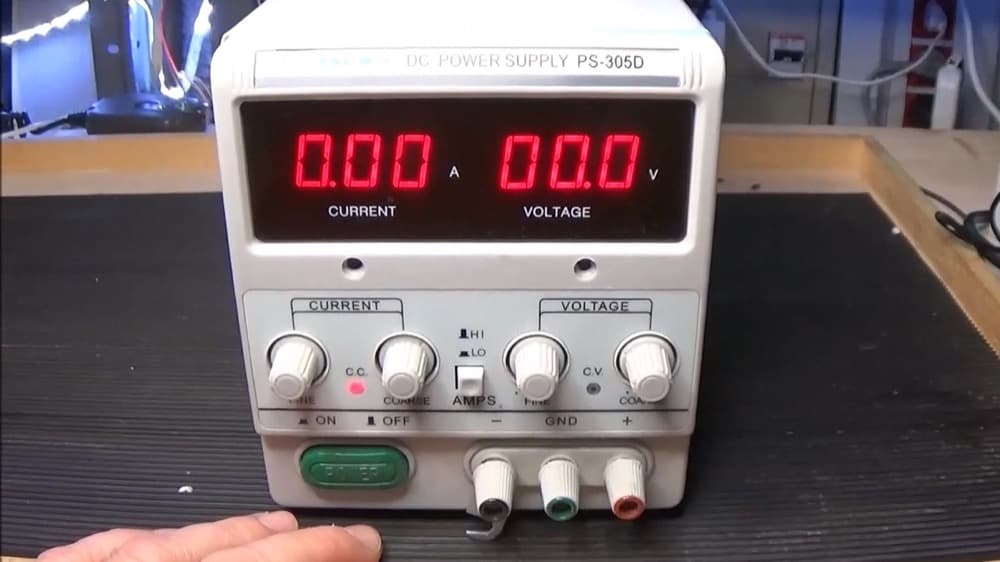

Alfanümerik ekran aslında bir ekran değil; tanımlı bölgelere ayrılmış çok parçalı bir LED modülüdür. Her hane, çubuk şeklinde birkaç LED segmentten oluşur: 7 parçalı bir hanede yedi segmentin hepsi yanınca 8 belirir, bazıları sönük kalınca diğer rakamlar ortaya çıkar. Yani ekran resim çizmez, önceden çizilmiş çizgileri yakıp söndürür.

İki yaygın türü vardır: 7 segmentli tip sadece rakam ve birkaç harf gösterir; 14 ya da 16 segmentli tip ise tüm alfabeyi yazabilecek kadar parçaya sahiptir. Hepsi LED olduğu için doğru akımla çalışır ve metrelerce uzaktan bile net okunur; karşılığında gerçek bir yazı arayüzü kuramazsın, sadece rakam ve sınırlı harf gösterir.

Boyut ve form

Hane yüksekliği ~7 mm'den ~100 mm'ye kadar gider; okuma mesafesi kabaca hane yüksekliğinin 50 katıdır, yani 13 mm'lik hane ~7 m'den okunur. Ürünün izleneceği mesafeye göre hane boyunu seç.

Yerleşim

Önüne genelde yarı şeffaf veya renkli koruyucu bir pencere konur; pencere çevresinde boşluk bırakma, yoksa segment ışığı kenarlardan sızar. Çoğu tip karta lehimlenir, bir kısmı vida + kablo ile takılır.

Güç ihtiyacı

Doğru akımla, 3.3–5 V ile çalışır; segmentler genelde sırayla yakılıp söndürülerek (multipleks) sürülür, böylece akım düşük kalır (hane başına ~10–20 mA), parlaklık ise ışık miktarına göre değişir.

Ağırlık

Tek modül ~5–30 g ile hafiftir; asıl yer kaplayan, büyük hane boyu ve önündeki koruyucu pencere ile çerçevedir, kendisi ince bir bileşendir.

• Dijital çalar saat
• Mikrodalga / fırın zaman göstergesi
• Taksimetre
• Asansör kat göstergesi
• Spor salonu kronometresi

Gerçek ürünleri incelemek bileşeni tanımanın en iyi yolu:

• Adafruit — Çift haneli alfanümerik ekran (kırmızı) ↗adafruit.com
• Adafruit — 0.56" 4 haneli 7-segment ekran (I2C backpack'li) ↗adafruit.com
