Kameralar

Bir mercek ve sensörle görüntü akışı üretip ekrana veya kayda besleyen modül.

Nedir ve nasıl çalışır?

Buradaki kamera, görüntü yakalama tarafıdır: önündeki sahneyi bir mercek ve CMOS sensörle sürekli bir resim ya da video akışına çevirir, sonra bunu bir ekrana basar veya kaydeder. Yani bir görüntü bileşeni olarak kamerayı, ekrana "ne göstereceğini" üreten kaynak gibi düşün; ışığı sayıya çeviren sensör tarafını ise Sensörler altındaki Kameralar sayfasında anlatıyoruz.

Mercimek boyundaki gömülü modüllerden, devre kartlı ve vidalanabilir ünitelere kadar uzanır. Üç şey tipini belirler: çözünürlük (kaç piksellik görüntü), merceğin görüş açısı (FOV — geniş açı çok şey alır ama kenarları bozar, dar açı uzağı yakınlaştırır) ve bağlantı arayüzü (kart üstü CSI şeridi mi, yoksa USB soketi mi). Çıktı genelde sürekli bir video akışıdır; net görüntü için sahnenin yeterince aydınlık olması gerekir, karanlıkta ek ışık (LED / kızılötesi) eklersin.

Fotoğraflar

Mercekli, devre kartlı kamera modülü ve bağlantı kabloları
Tek başınaMercekli, devre kartlı kamera modülü ve bağlantı kabloları

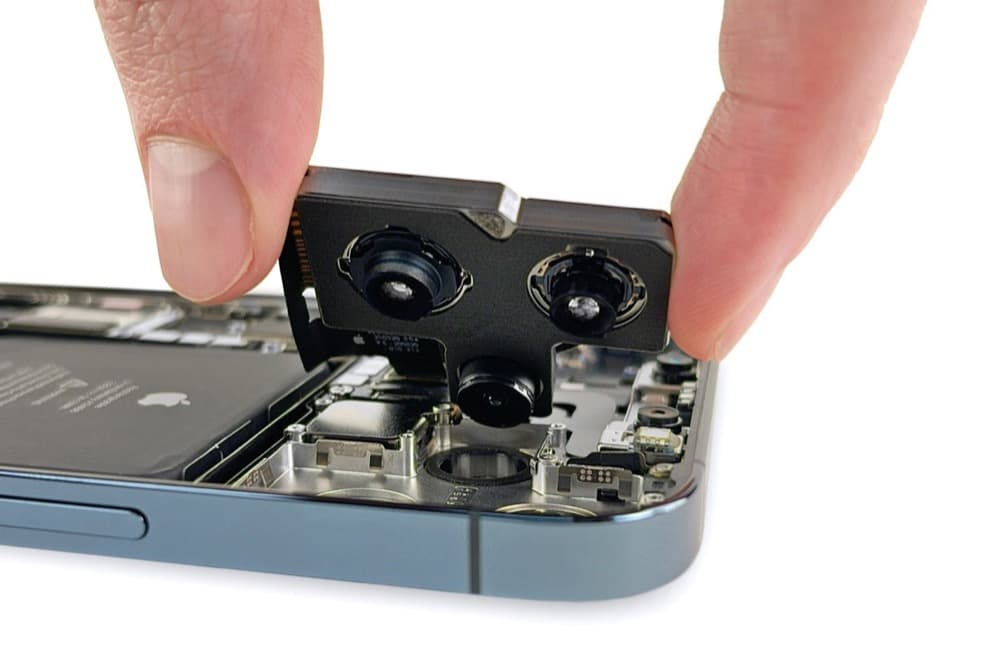

Telefon teardown'unda sökülen çoklu mercekli kamera modülü
MontajlıTelefon teardown'unda sökülen çoklu mercekli kamera modülü

Kendin dene

Görüş açısı: 60°(normal)20–120°

Kameranın görüş açısı (lens) ne kadar geniş olursa o kadar çok şey kadraja girer ama her şey küçülür. Açıyı değiştir.

Ne zaman tercih edilir, ne zaman edilmez?

Tercih edilir

  • +Canlı görüntüyü bir ekrana basman ya da video kaydetmen gerektiğinde
  • +Az yere çok işlev sığdırırken (kapı zili, dikiz kamerası, webcam)
  • +Ekrana beslenen görüntüyü uzaktan izletmek ya da arşivlemek istediğinde

Tercih edilmez

  • −Sadece varlık/hareket algılaman yetiyorsa (PIR ya da mesafe sensörü daha basit)
  • −Mahremiyet kaygısı faydanın önüne geçtiğinde
  • −Hazır bir kamera modülü işi görüyorken sıfırdan tasarlamaya kalkmak

Tasarımcıya etkisi

Boyut ve form
Gömülü modüller ~8×8 mm'den, devre kartlı USB/CSI kameralar ~25×25–40×40 mm'den başlar; mercek gövdeden öne doğru çıkar (~5–15 mm), kasaya bu yüksekliği ve önüne net görüş hattını bırak.
Yerleşim
Merceğin önüne çizilmeyen, temizlenebilir şeffaf bir pencere şart; pencere kirlenir ya da yansıtırsa görüntü bulanır. FOV ~60–120° arası seçilir, geniş açı kenarları bükerken dar açı uzağı yakınlaştırır, montaj açısını sahneye göre ayarla.
Güç ihtiyacı
Doğru akımla, 3.3–5 V ile çalışır; modülün kendisi az çeker ama sürekli video akışı işlemciyi zorlar (~100–300 mA ve üzeri), taşınabilir üründe ısınmayı ve şarj ömrünü buna göre hesapla.
Ağırlık
Modül ~3–15 g hafiftir; asıl yük seçtiğin mercek ile onu titretmeden sabit tutan gövdedir, gimbal veya sabit montajda bu ağırlığı ve titreşim yalıtımını gözet.

Hangi ürünlerde görürsün?

  • Webcam
  • Kapı zili kamerası (video interkom)
  • Araç geri görüş / dikiz kamerası
  • Aksiyon kamerası (GoPro tipi)
  • Endoskop / muayene kamerası
