LED Matris
Tek tek LED'lerden örülmüş, uzaktan yazı ve görsel akıtan ışıklı panel.
Nedir ve nasıl çalışır?
LED matris, ızgara gibi dizilmiş çok sayıda LED'den oluşan bir paneldir. Her LED bir noktadır (piksel); doğru noktaları yakıp söndürerek yazı kaydırır, ikon veya basit animasyon gösterirsin. Tek renkli olanı da var, kırmızı-yeşil-mavi karışımıyla milyonlarca renk üretebilen RGB tipi de var.
Genelde küçük modüller (örneğin 8×8) halinde gelir ve bunları yan yana ekleyerek istediğin büyüklükte panel kurarsın. LED ışığın kendisini ürettiği için panel gündüz dışarıda bile çok parlaktır; ama yakından bakınca tek tek noktaları görürsün, yani çözünürlüğü düşüktür. Bu yüzden uzaktan izlenen büyük ekranlarda parlar, elindeki küçük bir cihazda kaba durur.

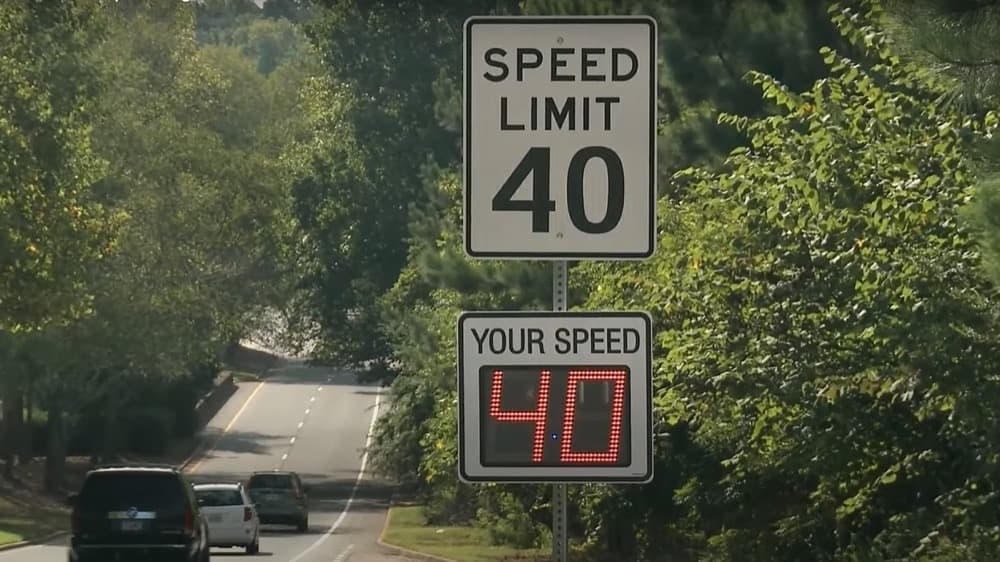

Fotoğraflar
Kendin dene
Matris ekranda her noktayı tek tek yakıp söndürürsün; yazı ve şekiller böyle çizilir, kaydırınca akar. Noktalara tıkla.
Ne zaman tercih edilir, ne zaman edilmez?
Tercih edilir
- +Uzaktan, kalabalık ya da aydınlık ortamda görünür olması gerektiğinde
- +Kaydırmalı yazı, ikon veya canlı renkli efekt istediğinde
- +Modüler büyüyebilen, istediğin boyutta bir panel kurmak istediğinde
Tercih edilmez
- −Yakından bakılan, ince detaylı bir arayüz gerektiğinde (noktalar belli olur)
- −Düşük güç bütçesi varken (çok LED çok akım çeker)
- −Sessiz ve serin kalması şartken yoğun, parlak büyük panel kurman gerekiyorsa
Tasarımcıya etkisi
- Boyut ve form
- Modüller genelde 8×8 LED'lik ~32×32 mm karelerden başlar, yan yana eklenerek büyür; panel ince (~10–15 mm derinlik) ama LED aralığı (pitch ~3–10 mm) izleme mesafesini belirler, küçük pitch yakından, büyük pitch uzaktan içindir.
- Güç ihtiyacı
- Doğru akımla, 5 V ile çalışır ama tüm LED'ler beyaz/tam parlaklıkta yanınca akım hızla büyür: 64×64 RGB bir panel tepe noktada birkaç amper çekebilir; güç hattını ve parlaklık sınırını buna göre planla.
- Isı
- Yoğun ve sürekli yanan büyük panellerde ısınma olur; güneş altında veya kapalı kasada soğutucu/fan gerekebilir, LED'lerin etrafında hava boşluğu bırak.
- Yerleşim
- Çoğu panel sürücü çip (örneğin MAX7219) veya bir kontrol kartı ister; modüller kabloyla bağlanır, kimi vida kimi tutturma ile sabitlenir, panel arkasına kablo ve sürücü için derinlik bırak.
Hangi ürünlerde görürsün?
- Stadyum skorboard'u
- Mağaza vitrini kayan yazı tabelası
- Konser sahne ekranı
- Otobüs durağı hat bilgi panosu
- Piksel saat / masaüstü oyuncak ekran
Bileşeni yakından tanı
Gerçek ürünleri incelemek bileşeni tanımanın en iyi yolu:
- Adafruit — 64x64 RGB LED matris ↗adafruit.com
- Adafruit — Mini 8x8 LED matris (I2C backpack'li) ↗adafruit.com
