Rezistanslar
Akıma direnç gösterip elektriği bilerek ısıya çeviren ısıtma elemanı.
Nedir ve nasıl çalışır?
Buradaki rezistans, bir devreyi ölçen küçük direnç değil; akıma direnç gösteren bir telin bu direnci yüzünden ısınmasını işe koşan bir ısıtma elemanıdır. Mantık basit: bir telden akım geçer, tel akıma direnç gösterir ve harcanan güç ısıya dönüşür (P = I²R). Yani ısı bir kaza değil, tam olarak istediğin sonuçtur. Direnç teli genellikle koruyucu bir malzemeyle birlikte bir metal alaşımı boru ya da seramik gövde içine yerleştirilir.
Formu işine göre değişir: kimi çubuk şeklindedir, kimi spiral sarılır (amaç en az hacimde en uzun teli sığdırmaktır), kimi ince bir film ya da ped halindedir. Çok ısındığı ve enerji tüketimi yüksek olduğu için güç hesabını kütle, özgül ısı, istenen sıcaklık artışı ve süreye göre yaparsın; yanına yanıcı malzeme, kullanıcı eli ve dar boşluk bırakmazsın.
Fotoğraflar
Kendin dene
Rezistanstan ne kadar akım geçerse o kadar ısınır (P=I²R). Gücü artır; eleman kızarsın.
Ne zaman tercih edilir, ne zaman edilmez?
Tercih edilir
- +Bir şeyi bilerek ve kontrollü biçimde ısıtman gerektiğinde (su, hava, yüzey)
- +Hareketli parça istemeyen, sessiz ve dayanıklı bir ısı kaynağı istediğinde
- +İstenen sıcaklığı kütle-özgül ısı-süre hesabıyla boyutlandırabildiğinde
Tercih edilmez
- −Çevresinde yanıcı malzeme ya da kullanıcı teması varsa korumasız kullanma (yüzeyi çok ısınır)
- −Pil ile çalışan, güç bütçesi dar bir üründe (ısıtma çok enerji yer)
- −Bir sıcaklık sensörü + kontrolle eşlemeden serbest bırakma (kontrolsüz ısınma yangın riskidir)
Tasarımcıya etkisi
- Boyut ve form

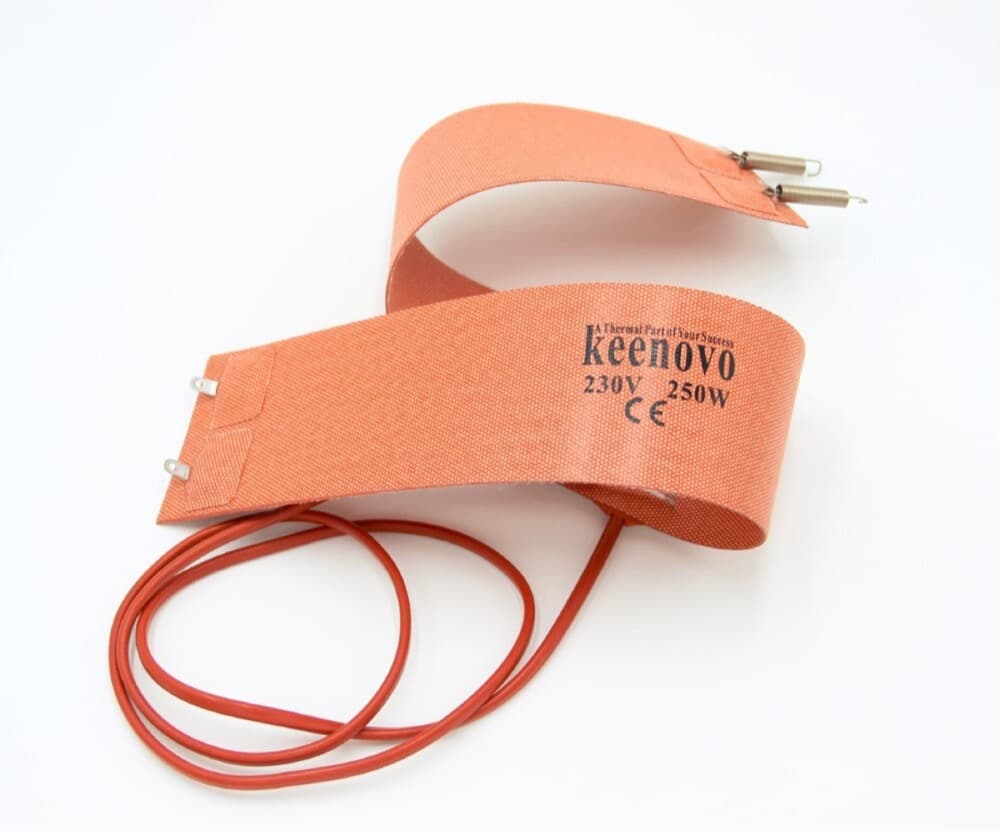

- Esnek ısıtıcı pedler ~50×100 mm ince film, çubuk rezistanslar ~6 mm çap × 100–300 mm; ısıtacağın kütlenin yüzeyine yayılacak şekilde formunu seç, noktasal değil eşit ısıt.
- Güç ihtiyacı
- Birkaç W'lık ped'den birkaç kW'lık ısıtıcıya kadar; küçük tipler 5–24 V DC ile, yüksek güçlü olanlar şebeke (AC) ile çalışır. Akım yüksektir, kabloyu ve sürücüyü buna göre seç.
- Isı
- İşin özü budur: yüzeyi rahatça 60–250°C'ye, hotend gibi tiplerde 300°C üstüne çıkar. Çevresine ısıl açıklık (clearance) ve gerekiyorsa derating bırak.
- Yerleşim
- Isıtıcıyı ısıtacağın kütleye iyice değdir (termal macun/yapışkan), ısının kaçmasını istemediğin yöne yalıtım koy; sıcaklık sensörünü ısıtıcıya değil, ısıttığın kütleye yakın yerleştir.
Hangi ürünlerde görürsün?
- Su ısıtıcısı / kettle
- 3B yazıcı sıcak ucu (hotend) ve tabla
- Koltuk ve cam ısıtma (defrost) rezistansı
- Lehim havyası
- Saç düzleştirici / ütü
Sökme & tamir videosu
Bileşeni yakından tanı
Gerçek ürünleri incelemek bileşeni tanımanın en iyi yolu:
- Adafruit — Elektrikli ısıtma pedi 10x5cm ↗adafruit.com
- SparkFun — Esnek ısıtma pedi 5x10cm 5V ↗sparkfun.com
