GPS

Uydularla konuşarak nesnenin yeryüzündeki konumunu bulan, sadece dinleyen alıcı.

Nedir ve nasıl çalışır?

GPS, küresel bir konum tespit sistemidir; modül gökyüzündeki birkaç uyduyla iletişim kurarak nesnenin nerede olduğunu hesaplar. Önemli ayrım şu: GPS yalnızca dinler, hiçbir şey yaymaz; başka cihazlara ya da internete bağlanmaz, sadece konumu öğrenir. O konumu bir yere göndermek istersen yanına Wi-Fi ya da GSM koyman gerekir.

Çalışması için gökyüzünü "görmesi" şarttır: anten yukarı, açık göğe bakmalı. İlk açılışta konumu bulması biraz zaman alır (soğuk başlangıç dakikalar sürebilir), sonra hızlanır. Doğruluğu açık alanda ~5 m civarındadır; çoğunlukla yürürken ya da seyahat halindeyken işe yarar. Kapalı mekânda ve yüksek binalar arasında sinyal kesilir, hata büyür.

Fotoğraflar

u-blox NEO-6M GPS modülü, seramik yama anteniyle birlikte
Tek başınau-blox NEO-6M GPS modülü, seramik yama anteniyle birlikte

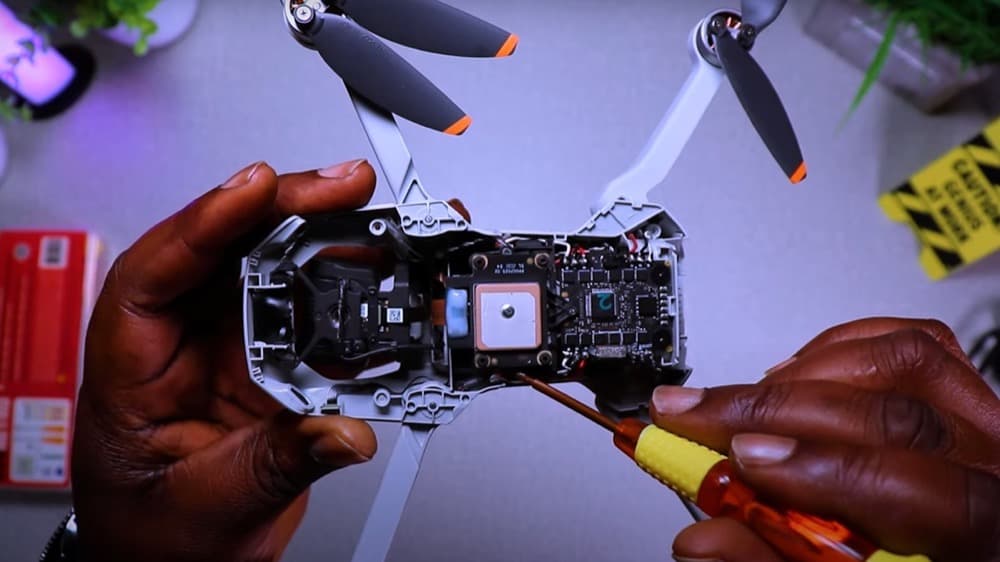

Bir dronun gövdesine monteli GPS seramik yama anteni
MontajlıBir dronun gövdesine monteli GPS seramik yama anteni

Kendin dene

Sabitlendi
Uydu: 7Sabitlendi · ±13 m0–12 uydu

GPS yalnızca dinler; konumu bulmak için gökyüzünde en az 4 uyduyu aynı anda görmesi gerekir. Bu yüzden kapalı alanda çalışmaz. Uydu sayısını değiştir.

Ne zaman tercih edilir, ne zaman edilmez?

Tercih edilir

  • +Açık alanda hareket eden bir nesnenin konumunu öğrenmek gerektiğinde
  • +Navigasyon, rota ya da hız bilgisi yeterli olduğunda (ekstra hassasiyet gerekmez)
  • +Yalnızca dinlediği için düşük güçle, gizli (yayın yapmayan) konum istendiğinde

Tercih edilmez

  • −Kapalı mekânda ya da bina/tünel altında konum gerektiğinde (sinyali kaybolur)
  • −~5 m'den hassas konum şartken (santim hassasiyet için farklı sistem gerekir)
  • −Konumu tek başına bir yere göndermek istediğinde (GPS yayın yapmaz, GSM/Wi-Fi ister)

Tasarımcıya etkisi

Boyut ve form
Modül küçük ve incedir ama net görüş için yer kaplayan bir seramik anten ister (~15×15 mm); bu anteni ürünün üst/dış yüzeyine, göğe bakacak şekilde konumlamak form kararını doğrudan belirler.
Yerleşim
Anten yukarı, açık göğe bakmalı; üzerine metal ya da elin sürekli denk geldiği bir yer gelmemeli. Çelik/alüminyum gövde "manyetik kafes" kurup sinyali hapseder, anten çevresini plastik bırak.
Güç ihtiyacı
Doğru akımla, düşük gerilimle (3.3 V) çalışır ve yalnızca dinlediği için akımı görece düşüktür (~25–50 mA); yine de sürekli açık tutmak pili yer, uyku moduyla aralıklı konum almak pil dostudur.

Hangi ürünlerde görürsün?

  • Araç navigasyon cihazı
  • Spor saati / koşu bandı
  • Evcil hayvan takip tasması
  • Drone konum modülü
  • Filo takip cihazı

Sökme & tamir videosu

Audi GPS anteni sökümü ve değişimi
DJI Mini GPS modülü değişimi

Bileşeni yakından tanı

Gerçek ürünleri incelemek bileşeni tanımanın en iyi yolu:
