RFID ve NFC

Etiket ile okuyucu arasında, çoğu zaman pilsiz çalışan temassız kimlik bağlantısı.

Nedir ve nasıl çalışır?

RFID (radyo frekansıyla tanımlama) ve NFC (yakın alan iletişimi) aynı altyapıyı paylaşır: bir tarafta küçük bir etiket/kart, diğer tarafta bir okuyucu vardır. Etiket genelde pasiftir; içinde pil yoktur, okuyucunun yaydığı elektromanyetik alan onu "uyandırır" ve besler. Bu yüzden bir kartı okuyucuya yaklaştırınca çalışır, sen uzaklaştırınca susar.

Menzil frekansa bağlıdır. Düşük frekans (LF) 1 metrenin altında ve çok yavaştır (<1 kb/s); yüksek frekans/UHF tipler 10 metreye ve ~100 kb/s'e kadar çıkabilir (depo, stok takibi). NFC ise özellikle çok kısadır: en fazla ~4 cm, çoğu zaman daha da az; bu kısalık aslında bir güvenlik özelliğidir (ödeme, kapı kartı). Aktif (pilli) etiketler ise daha uzağa, daha çok veri taşır.

Fotoğraflar

Bakır bobin antenli RFID/NFC okuyucu modülü, tek başına
Tek başınaBakır bobin antenli RFID/NFC okuyucu modülü, tek başına

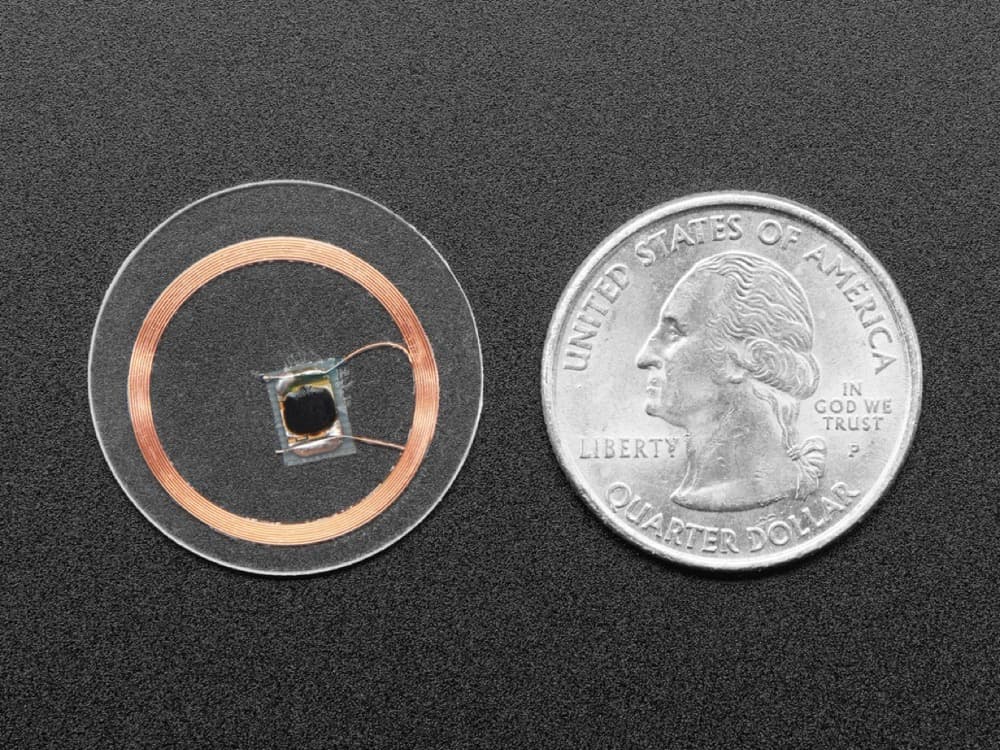

Bobin antenli pasif RFID etiketi; boyut için çeyrek dolarla yan yana
Tek başınaBobin antenli pasif RFID etiketi; boyut için çeyrek dolarla yan yana

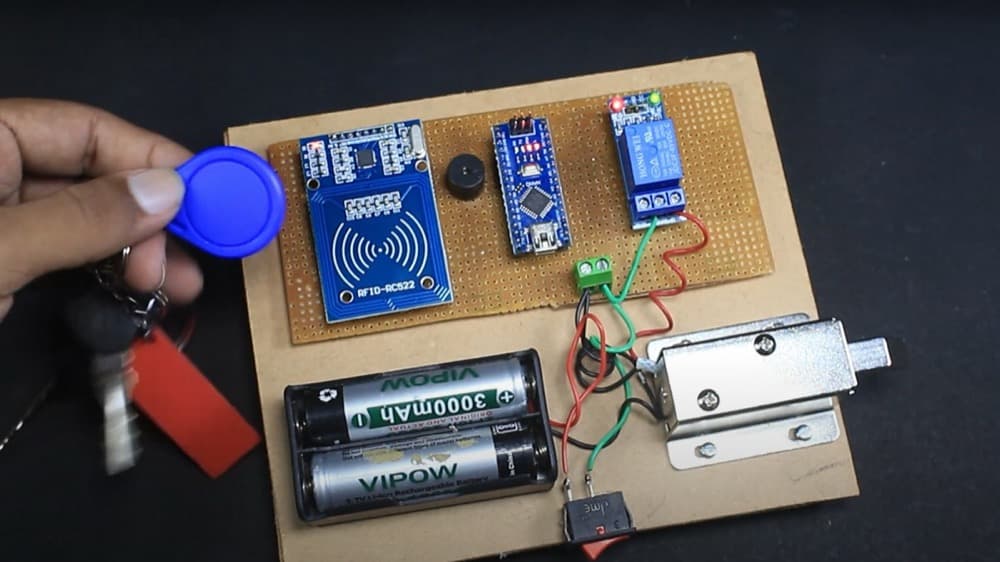

RFID-RC522 okuyucu, anahtarlık etiketi ve kilitle kurulmuş kartlı geçiş düzeneği
MontajlıRFID-RC522 okuyucu, anahtarlık etiketi ve kilitle kurulmuş kartlı geçiş düzeneği

Kendin dene

Okuyucu
Mesafe: 5 cm · Menzil dışı0–8 cm

NFC yalnızca birkaç santimde çalışır: kartı okuyucuya yaklaştırınca alan kartı besler ve kimliği okunur. Kartı yaklaştır.

Ne zaman tercih edilir, ne zaman edilmez?

Tercih edilir

  • +Bir kartı/etiketi okutarak kimlik, erişim ya da ödeme gerektiğinde (NFC, ~cm)
  • +Pilsiz, bakımsız etiketle nesneleri saymak/izlemek gerektiğinde (RFID stok takibi)
  • +İki cihazı tek dokunuşla, kısa mesafede güvenle eşleştirmek istendiğinde

Tercih edilmez

  • −Metrelerce uzaktan, sürekli ve hızlı veri akışı gerektiğinde (Bluetooth/Wi-Fi işi)
  • −Etiketin metal yüzeye gömülmesi gerektiğinde (özel etiket yoksa alan çalışmaz)
  • −Kullanıcının cihazı okuyucuya değdirmesi pratik değilse (mesafe çok kısa)

Tasarımcıya etkisi

Boyut ve form
Etiketin asıl yer kaplayan parçası anten bobinidir: NFC/HF etiketi ~25 mm çap (ya da ince kart) gelir, okuyucu modülü ~40×60 mm civarındadır. Okuyucu ile etiketin nereye denk geleceğini formda baştan planla.
Yerleşim
Anten/bobin nesnenin dış yüzeyine çok yakın olmalı; çevresindeki gövde plastik gibi iletken olmayan malzeme olmalı. Çelik/alüminyum "manyetik kafes" kurup alanı keser, doğrudan metale yapıştırılan etiket okunmaz.
Güç ihtiyacı
Pasif etiketin kendi gücü yoktur; tüm enerjiyi okuyucunun alanından alır, yani etiket tarafında pil/batarya derdi yoktur. Okuyucu ise doğru akımla beslenir ve alanı oluştururken akım harcar.

Hangi ürünlerde görürsün?

  • Temassız kredi kartı / ödeme
  • Bina giriş kartı / kartlı kilit
  • Otobüs / metro kartı
  • Mağaza ürün güvenlik etiketi
  • Kütüphane / depo stok etiketi
