GSM (GPRS)

Cihazı, SIM kartla mobil şebeke üzerinden her yerden internete bağlayan bağlantı.

Nedir ve nasıl çalışır?

GSM, telefonların da kullandığı mobil şebekedir; GPRS ise bu şebeke üzerinden veri taşıyan protokol (kabaca 3G hızına kadar). Wi-Fi'nin aksine kendi modemine ihtiyacın yoktur; yakındaki bir baz istasyonuna (kabaca 2 km menzilde) bağlanırsın, dolayısıyla şebeke kapsaması olan her yerde çalışır. Bu yüzden hareketli ve uzaktaki cihazların internet bağlantısıdır.

Karşılığında iki yük gelir: çalışması için bir SIM kart ve operatöre düzenli abonelik şarttır, SIM olmadan modül işlevsizdir. Bir de yasal taraf var; IMEI numarası kayıt ister. Modül küçük ve incedir ama bağlanırken ve veri yollarken akım çok sert tepe yapar, bu da güç tasarımını zorlaştırır.

Fotoğraflar

SIM800A GSM/GPRS geliştirme kartı; SIM yuvası ve anten ile birlikte
Tek başınaSIM800A GSM/GPRS geliştirme kartı; SIM yuvası ve anten ile birlikte

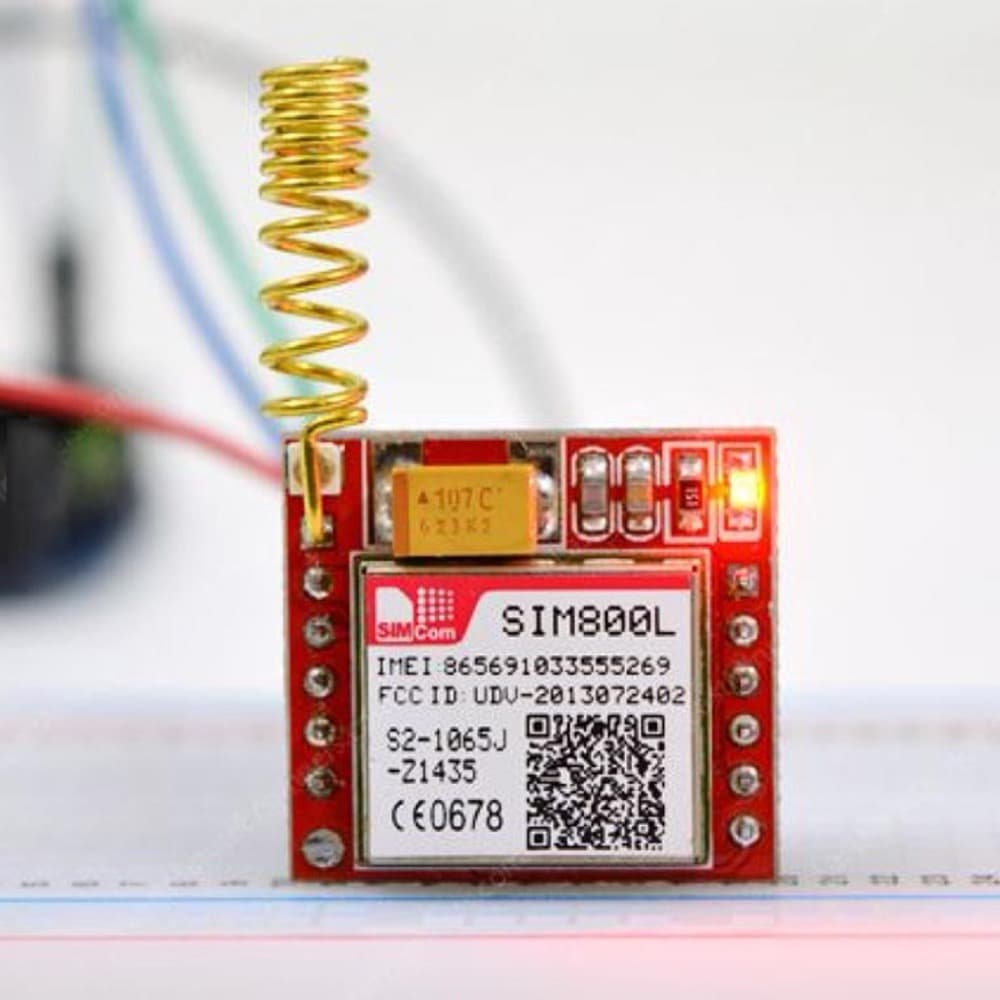

Breadboard üzerinde, yay antenli ve çalışır durumda SIM800L GSM modülü
MontajlıBreadboard üzerinde, yay antenli ve çalışır durumda SIM800L GSM modülü

Kendin dene

Verici
Mesafe: 8 mSinyal: 3/4 (~64%) · ~192 Mb/s0–50 m

Vericiden uzaklaştıkça sinyal zayıflar, hız düşer ve bağlantı kopabilir. Mesafeyi değiştir.

Ne zaman tercih edilir, ne zaman edilmez?

Tercih edilir

  • +Cihaz hareketli ya da uzaktayken ve Wi-Fi altyapısı olmadığında (araç takip, saha IoT)
  • +Şebeke kapsaması olan her yerden internete/sunucuya ulaşmak gerektiğinde
  • +SMS ya da düşük veriyle uzaktan haberleşme yeterli olduğunda

Tercih edilmez

  • −Pil ömrü kritikse (gönderim sırasındaki sert akım tepeleri pili hızla tüketir)
  • −SIM/abonelik maliyeti ve sürekli ödeme ürün için mantıksızsa
  • −Yakında Wi-Fi varsa (aynı işi aboneliksiz, daha verimli yapar)

Tasarımcıya etkisi

Boyut ve form
Modül küçük ve incedir ama yanına devre kartına lehimlenen bir SIM yuvası ve bir anten girer; seramik/PCB anten gövdeye sığar, dış çubuk anten birkaç cm yer ister. SIM'i değiştirilebilir yapacaksan kasada erişim kapağı planla.
Yerleşim
Çelik/alüminyum gövde "manyetik kafes" kurup sinyali keser; anteni dış yüzeye yakın, çevresi plastik kalacak şekilde koy. Cihaz baz istasyonundan ne kadar uzaksa o kadar çok güç harcayıp bağlantısı zayıflar.
Güç ihtiyacı
Doğru akımla çalışır ama veri/şebeke anında akım çok sert tepe yapar (tepe ~2 A'e kadar); güç kaynağını ve büyük bir tampon kondansatörü bu sıçramalara göre boyutla, yoksa modül resetlenir. Uyku/uyanma döngüsü pil ömrü için belirleyicidir.

Hangi ürünlerde görürsün?

  • Araç takip cihazı (GPS tracker)
  • Akıllı sayaç (su/elektrik)
  • Uzaktan alarm paneli
  • Tarım/saha sensör istasyonu
  • Acil durum SOS butonu
