Wi-Fi

Cihazı bir modem üzerinden yerel ağa ve internete bağlayan kablosuz bağlantı.

Nedir ve nasıl çalışır?

Wi-Fi, bir nesnenin bir modem ya da yönlendirici (router) üzerinden yerel ağa ve oradan internete kablosuz bağlanmasını sağlar. Bluetooth'tan farkı şu: doğrudan iki cihaz değil, ortada bir altyapı vardır; ona ulaşamazsan bağlantı da yoktur. Kapalı alanda menzili kabaca 15–50 m'dir ve çok daha fazla veri taşır.

Modüller oldukça küçük ve incedir, çoğu zaten Bluetooth'u da içinde barındırır. Asıl bedeli güçtür: yüksek hız için veri gönderirken akım ani sıçramalar yapar, bu da pili Bluetooth'a göre çok daha hızlı tüketir. Modern 5 GHz bant neredeyse 1700 Mb/s'ye kadar çıkabilir; yani video akışı, kamera, akıllı ev gibi veri-yoğun işler için doğru tercih.

Fotoğraflar

ESP32-WROOM-DA Wi-Fi modülü, çift PCB antenli, tek başına
Tek başınaESP32-WROOM-DA Wi-Fi modülü, çift PCB antenli, tek başına

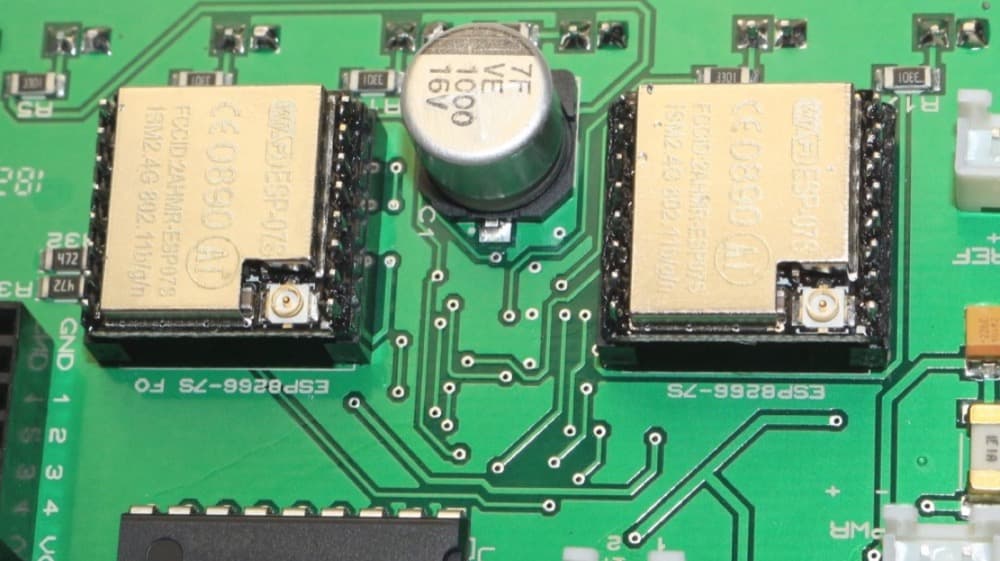

Bir devre kartına lehimlenmiş iki adet ESP8266 Wi-Fi modülü
MontajlıBir devre kartına lehimlenmiş iki adet ESP8266 Wi-Fi modülü

Kendin dene

Verici
Mesafe: 8 mSinyal: 3/4 (~64%) · ~192 Mb/s0–50 m

Vericiden uzaklaştıkça sinyal zayıflar, hız düşer ve bağlantı kopabilir. Mesafeyi değiştir.

Ne zaman tercih edilir, ne zaman edilmez?

Tercih edilir

  • +Cihazın internete ya da yerel ağa bağlanması gerektiğinde (akıllı ev, kamera)
  • +Çok veri taşıman gerektiğinde (video akışı, dosya, canlı görüntü)
  • +Prizden ya da kalıcı güçten beslenen, sabit duran üründe

Tercih edilmez

  • −Pil ömrü kritikse (gönderim sırasındaki akım sıçramaları pili hızlı bitirir)
  • −Yakındaki bir modem/altyapı yoksa (Wi-Fi tek başına kapsama kuramaz)
  • −Sadece iki cihaz arasında basit, az veri gerekiyorsa (Bluetooth daha verimli)

Tasarımcıya etkisi

Boyut ve form
Modüller ~15×25 mm kadar küçük ve incedir; yine de antene yer ayır. Seramik PCB anteni gövdeye gömülebilir, dış çubuk anten birkaç cm çıkıntı yapar; sabit ürünlerde yedek Ethernet soketi için de kasada delik düşünebilirsin.
Yerleşim
Metal gövde "manyetik kafes" kurar ve sinyali zayıflatır; anteni dış yüzeye yakın, çevresi plastik kalacak şekilde yerleştir. Modem/AP'den uzaklaştıkça hız ve menzil düşer, kapsamayı ürünün kurulacağı yere göre düşün.
Güç ihtiyacı
Doğru akımla, 3.3 V civarında çalışır ama gönderim anında akım ani olarak yüzlerce mA'e (tepe ~300–500 mA) sıçrar; güç kaynağını ve kondansatörü bu sıçramalara göre boyutla, pille besleyeceksen uyku modunu mutlaka kullan.

Hangi ürünlerde görürsün?

  • Akıllı ev hub'ı / termostat
  • IP güvenlik kamerası
  • Akıllı priz ve ampul
  • Kablosuz yazıcı
  • Video akış cihazı (medya kutusu)
