Akış Sensörleri
Bir borudan geçen sıvının ya da gazın ne hızla aktığını ölçen sensör.
Nedir ve nasıl çalışır?
Akış sensörü, bir borudan geçen sıvının veya gazın debisini, yani birim zamanda ne kadar aktığını ölçer. Çoğu tipte akan sıvı sensörün içinden geçer ve yolda küçük bir pervaneyi döndürür; pervane ne kadar hızlı dönerse akış o kadar hızlıdır, sensör bu dönüşü sayıp sana litre/dakika gibi bir değer verir.
En yaygın tip bu pervaneli (türbin) tiptir ama tek seçenek değildir: ses dalgasının borudaki gidiş-geliş süresini ölçen ultrasonik tipler, basınç farkından akışı hesaplayan tipler ve manyetik tipler de vardır. Sıvı akışı sensörleri gaz akışı sensörlerinden daha yaygındır; çoğu doğru akımla ve düşük gerilimle çalışır.
Fotoğraflar
Kendin dene
Akış sensörü borudan geçen sıvı/gaz debisini ölçer. Kaydırdıkça akış noktaları hızlanır.
Ne zaman tercih edilir, ne zaman edilmez?
Tercih edilir
- +Akış hızının değiştiği ve bunu sürekli izlemek istediğin bir sistemde
- +Belli bir hacim sıvıyı (bir fincan, bir doz) ölçüp durdurman gerektiğinde
- +Su, kahve, deterjan gibi akışı otomatikleştirmek istediğin üründe
Tercih edilmez
- −Sadece "akıyor mu, akmıyor mu" bilmen yetiyorsa (basit bir akış anahtarı daha ucuz)
- −Akış borusunu geçirecek yer olmayan çok küçük bir üründe
- −Aşındırıcı ya da gıda sıvısını yanlış malzemeden sensörle ölçmeye kalkma
Tasarımcıya etkisi
- Boyut ve form
- Hobi tipi türbin sensörler ~60×35 mm gövde + ½"–¾" hortum ağzıyla gelir; sensör akış hattının üstüne oturur, borunun kesilip araya ekleneceği düz bir bölüm bırak.
- Yerleşim
- Sensör akışın tam içine, doğrudan boru hattına girmeli; girişe-çıkışa kısa düz bölüm bırak, dirseğin hemen ardına koyarsan türbülans okumayı bozar.
- Isı
- Çoğu gövde sadece soğuk suya uygundur; 70°C üstü için poliamid/çelik, aşındırıcı veya gıda sıvısı için polietilen/polipropilen gövde seç, yoksa sensör çatlar veya kirletir.
- Güç ihtiyacı
- 3.3–5 V ile çalışır, akımı küçüktür (~15 mA); pille de beslenir ama pervaneli tipte akış olmadan veri de olmaz, debiyi darbe sayarak okuyan bir giriş gerekir.
Hangi ürünlerde görürsün?
- Su sayacı
- Kahve makinesi / espresso makinesi

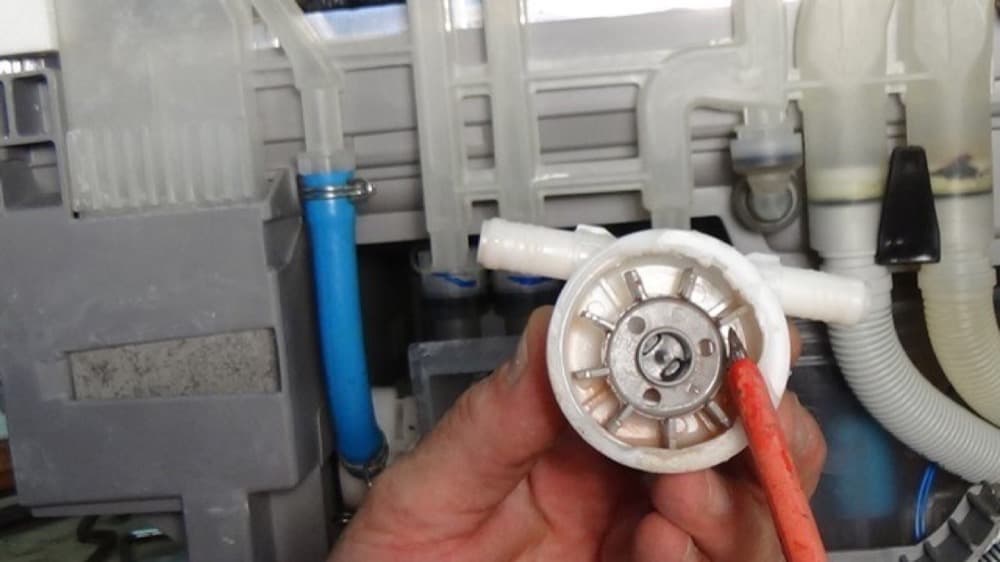

- Bulaşık ve çamaşır makinesi
- Akıllı sulama / bahçe sistemi
- HVAC ve kombi tesisatı
Sökme & tamir videosu
Bileşeni yakından tanı
Gerçek ürünleri incelemek bileşeni tanımanın en iyi yolu:
- Adafruit — Türbinli su akış sensörü ↗adafruit.com
- Adafruit — Sıvı akış ölçer (plastik, ½" NPS) ↗adafruit.com
