Dokunmatik Düğmeler
Hareketli parçası olmayan, yüzeye dokununca tetiklenen kapasitif düğme.
Nedir ve nasıl çalışır?
Dokunmatik düğme aslında bir sensördür: hareketli hiçbir parçası, basıp inecek bir stroku yoktur. En yaygın türü kapasitif çalışır; devre kartına gömülü anten benzeri bir alan, üstündeki ince yalıtkan yüzeye parmağın yaklaşmasını/değmesini elektriksel olarak algılar ve sinyali üretir. İnsan teni iletken olduğu için tetikler; cam, plastik ya da boyalı bir panelin arkasından bile çalışabilir, böylece pürüzsüz ve sızdırmaz bir yüzey kurarsın.
Verdiği şey net bir aç/kapa sinyalidir ama hiçbir fiziksel geri bildirim yoktur; bastığını parmağın anlamaz. Bu yüzden mutlaka ışık, ses ya da titreşimle 'algıladım' demen gerekir. Zayıf yanı da bu hassasiyettir: kalın eldiven yalıtır ve çalışmaz, yüzeydeki su damlaları yanlış tetikleme yapabilir. Mekanik düğmelerin (basma, membran) tersine aşınacak bir kontağı yoktur, milyonlarca dokunuşa dayanır.
Fotoğraflar
Kendin dene

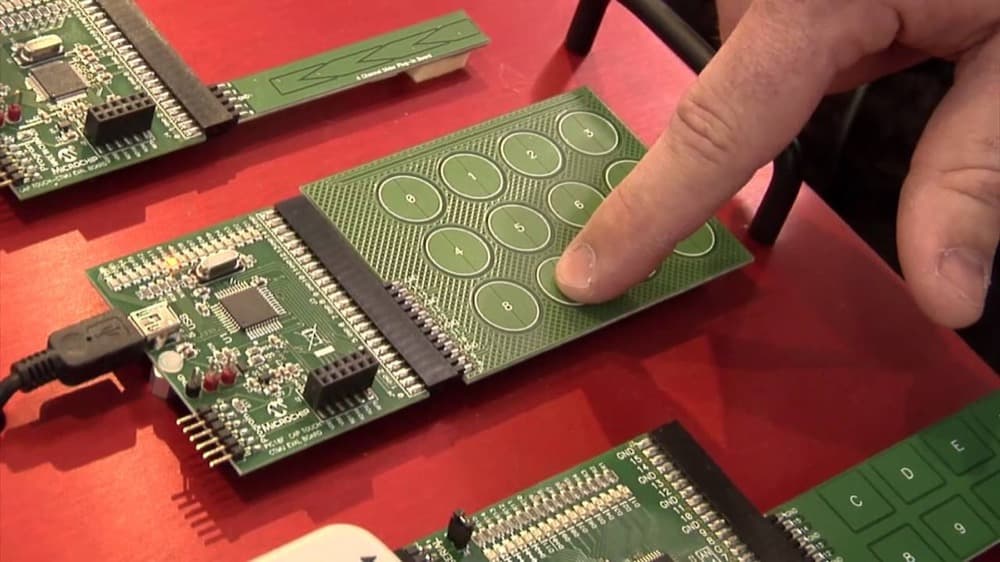

Kapasitif sensör, parmağın yaklaşınca alandaki elektrik yükünü (kapasitansı) değiştirmesini algılar; fiziksel bir tuşa basmak gerekmez. Alana ya da butona dokun.
Ne zaman tercih edilir, ne zaman edilmez?
Tercih edilir
- +İnce, pürüzsüz, silinebilir ve sızdırmaz bir panel istediğinde (hareketli parça yok)
- +Aşınmadan milyonlarca kez kullanılacak, hijyenik bir yüzey gerektiğinde
- +Modern, 'teknolojik' bir his ve cam/parlak yüzey altında gizli tuşlar istediğinde
Tercih edilmez
- −Kullanıcı kalın eldivenli ya da yüzey ıslak/kirli çalışıyorsa (yanlış ya da hiç algılamaz)
- −Net dokunsal tık geri bildirimi zorunluysa (mekanik düğme ya da membran + dome seç)
- −Çevrede çok iletken malzeme/parazit varsa (anten gibi davranır, kararsızlaşır)
Tasarımcıya etkisi
- Boyut ve form
- Algılama alanı (ped) ~8–15 mm ve neredeyse sıfır kalınlıktır; üst yüzey kalınlaştıkça (~>3–4 mm) hassasiyet düşer, ince yalıtkan katman seç.
- Yerleşim
- Pedi anten gibi düşün: çevresinde iletken malzeme/metal olmasın, ekrana yakın olsun; yanlış basmayı önlemek için pedler arası en az ~10 mm bırak.
- Ses
- Hiç ses ve hiç hareket yoktur; tıkı kullanıcı duymaz, bu yüzden onaya mutlaka LED, ekran ya da titreşim motoruyla görsel/işitsel cevap ekle.
- Güç ihtiyacı
- Kapasitif denetleyici doğrusal (DC) hatta sürekli ~birkaç mA çeker; her zaman tarama yaptığı için pil ile çalışan üründe uyku/uyanma planı yap.
Hangi ürünlerde görürsün?
- Ankastre ocak dokunmatik kontrolü
- Asansör cam panel kat tuşları

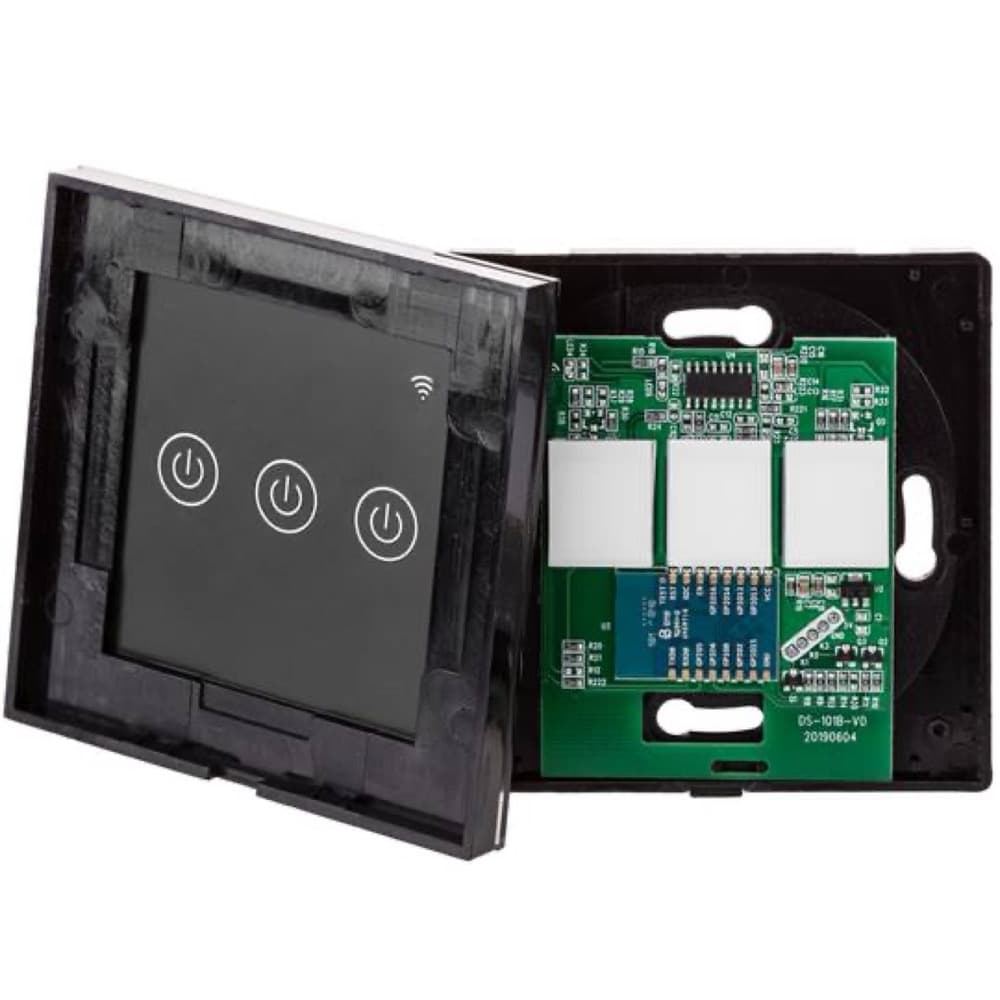

- Akıllı ayna/ev anahtarı
- Mikrodalga cam ön panel
- Klima iç ünite dokunmatik tuşları
Sökme & tamir videosu
Bileşeni yakından tanı
Gerçek ürünleri incelemek bileşeni tanımanın en iyi yolu:
