Limit Anahtarları

Hareketli bir parça çarptığında tetiklenen, yolun sonunu algılayan anahtar.

Nedir ve nasıl çalışır?

Limit anahtarı, kullanıcının değil, hareket eden bir parçanın tetiklediği bir anahtardır. Üzerinde yaylı bir kol, makara ya da pim (plunger) vardır; hareketli parça bu tetikleyiciye çarpınca içindeki kontak konum değiştirir ve devre "buraya geldi" sinyalini verir. Parça uzaklaşınca yay tetikleyiciyi geri iter. Genelde göz önünde değil, mekanizmanın içine gizlenir.

İki konumlu çalışır ve asıl işi bir hareketin nerede başlayıp nerede bittiğini belirlemektir; yani yolun sonunu (limit) algılar. Tetikleyici biçimine göre kollu, makaralı ya da pimli tipleri vardır. Çoğunda montaj için iki vida deliği bulunur, bazıları doğrudan karta lehimlenir. Mikro anahtar (micro switch) ailesinin sağlam, çok tetiklenmeye dayanıklı üyesidir.

Fotoğraflar

NC/NO terminalleri işaretli kollu mikro/limit anahtarı
Tek başınaNC/NO terminalleri işaretli kollu mikro/limit anahtarı

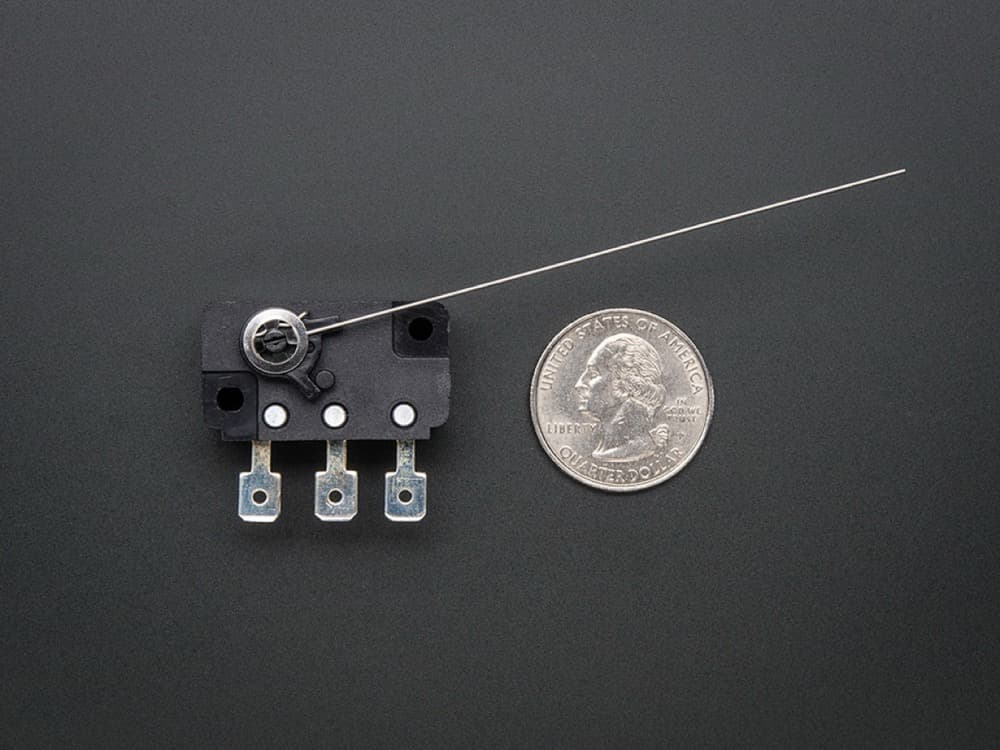

Uzun teller kollu mikro limit anahtarı, bozuk para ile boyut kıyası
Tek başınaUzun teller kollu mikro limit anahtarı, bozuk para ile boyut kıyası

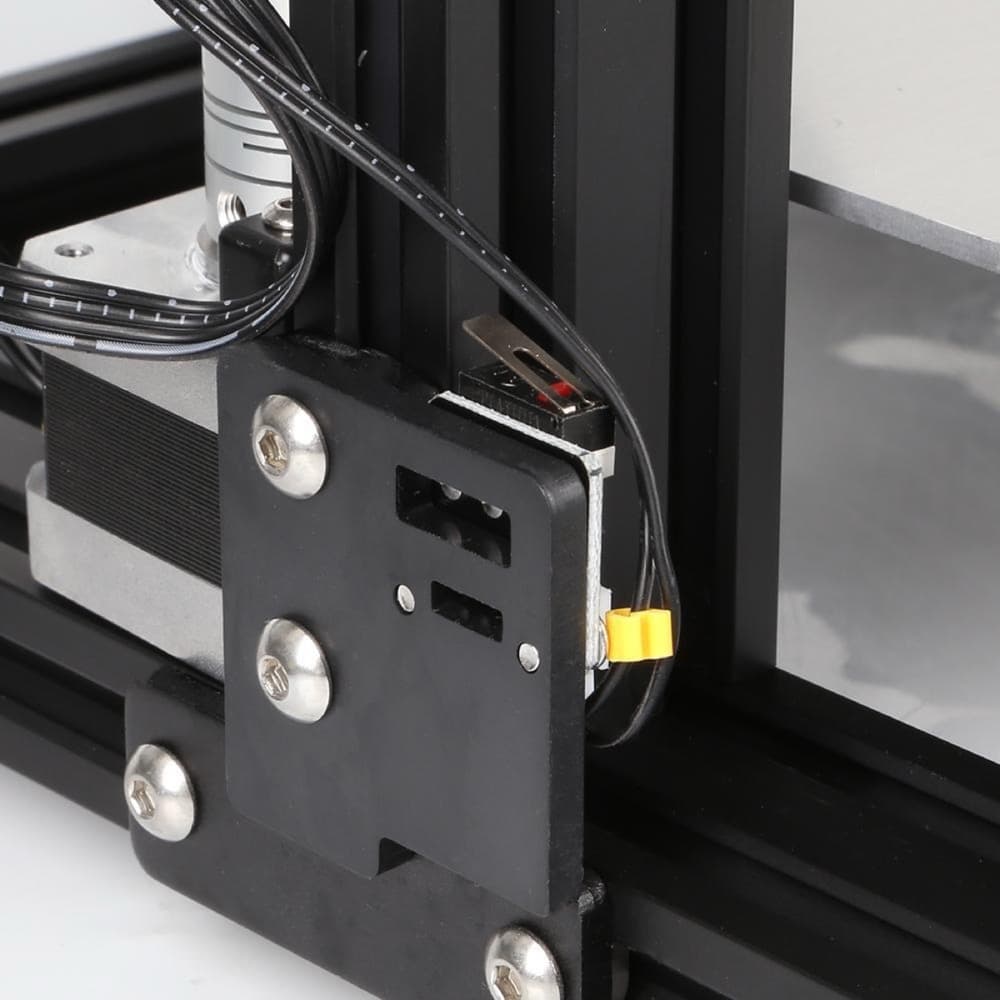

3B yazıcı ekseni üzerine monteli limit (endstop) anahtarı
Montajlı3B yazıcı ekseni üzerine monteli limit (endstop) anahtarı

Kendin dene

Anlık düğme
Durum: Bekliyor — devre açık
Basış: 0

Basma düğmesi yalnızca basılı tutarken devreyi kapatır; bıraktığında yay onu geri iter (anlık/momentary). Düğmeye bas.

Ne zaman tercih edilir, ne zaman edilmez?

Tercih edilir

  • +Doğrusal bir hareketin başlangıç/bitiş noktasını algılaman gerektiğinde (yazıcı, kapak)
  • +Bir mekanizmanın konumunu güvenle doğrulaman gerektiğinde (kapı kapalı mı?)
  • +Çok sık ve sert tetiklenecek, uzun ömür istenen bir noktada

Tercih edilmez

  • −Doğrusal hareketi ya da mekanik bir parçası olmayan bir sistemde
  • −Başı sonu belli olmayan, sürekli dönen bir harekette (çamaşır makinesi tamburu)
  • −Kullanıcının doğrudan elle bastığı bir arayüz düğmesi olarak (basma düğmesi seç)

Tasarımcıya etkisi

Boyut ve form
Mikro gövde ~20×6×10 mm'den, kollu/makaralı sanayi tipi ~50×17×30 mm'ye kadar gelir; kolun süpürdüğü yayı da mekanizmada boş bırak.
Yerleşim
Tetikleyiciyi hareketli parçanın geleceği yola hizala ve kullanıcıdan gizle; gevşerse yanlış algılar, vida deliklerinden sağlam sabitle.
Güç ihtiyacı
Sinyal seviyesinde, genelde ~250 mA–5 A arasında akım için tasarlıdır; tetik mesafesi (~1–3 mm) modele göre değişir, hassas konumda dar olanı seç.
Ses
Tetiklenince keskin bir "klik" verir; bu his ve ses çalıştığının kanıtıdır, ama gizli durduğu için kullanıcıya genelde duyulmaz.

Hangi ürünlerde görürsün?

  • 3B yazıcı eksen sıfır noktası
  • Mikrodalga fırın kapak emniyeti
  • Asansör kat hizalama
  • Garaj kapısı son durak
  • CNC tezgah eksen limiti
