Tuş Takımları

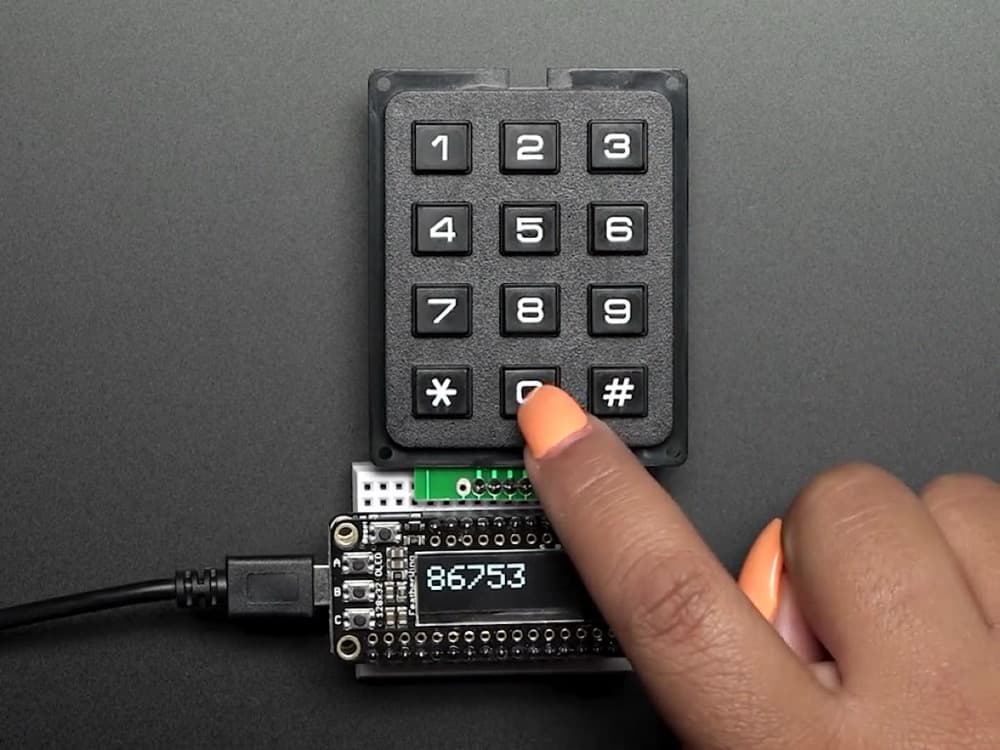

Tuş takımı, çok sayıda düğmeyi tek bir hazır parçada toplayan bileşendir; örneğin 3x4 (rakamlar + * #) ya da 4x4 yerleşim sık görülür. Tuşlar tek tek karta gitmek yerine satır ve sütun olarak bir 'matris' halinde örülür: 16 tuş için 16 kablo değil, 4 satır + 4 sütun = 8 hat yeter. Kart sırayla bir satırı enerjiler ve hangi sütunun yanıt verdiğine bakar; kesişen tuşun basıldığını böyle bulur. Buna matris tarama denir.

Kablolu ya da soketli bir uçla gelir, gövdeye vidayla ya da karta konnektörle tutturulur; yüzeyine açacağın pencereden tuşlar dışarı bakar. Sert ya da yumuşak tuşlu, plastik ya da metal türleri vardır. Matrisin getirdiği iki tasarım derdi: aynı anda birden çok tuşa basınca ortaya çıkan hayalet okumalar (ghosting) ve her basışta kontağın titreşip birkaç kez sayılması (debounce); yazılım ya da matrise eklenen diyotlar bunu çözer. ATM gibi yerlerde veri güvenliği için vidaları yalnızca teknik servis erişebilir konuma gizlenir.

Boyut ve form

Tuş aralığı (pitch) genelde ~10–19 mm; 4x4 bir takım ~60–75 mm kareye sığar, panel penceresini ve arka konnektör payını buna göre planla.

Yerleşim

Gövdeye pencere açıp vidayla ya da karta konnektörle tutturulur; çok küçük tuş kullanışsız, çok büyük abartılı durur, parmak ucuna oturan ölçüyü seç.

Güç ihtiyacı

Pasif matristir, doğrusal (DC) hatta ~mA çeker; 16 tuş yalnızca 8 pin (4 satır + 4 sütun) ister, böylece kartta giriş bacağı kazanırsın.

Ses

Tuş tipine göre belirgin bir tık (~30–50 dB) ya da sessiz dokunmatik olur; basışın anlaşılması için tık ya da ışık/ses ile geri bildirim kur.

• Kapı şifre kilidi tuş takımı
• ATM / POS rakam tuşları
• Hesap makinesi
• Alarm sistemi kontrol paneli
• Telefon/interkom rakam bloğu

Gerçek ürünleri incelemek bileşeni tanımanın en iyi yolu:

• Adafruit — 4x4 matris tuş takımı ↗adafruit.com
• Adafruit — 3x4 telefon tarzı matris tuş takımı ↗adafruit.com
