Kayar Anahtarlar
Bir kolu konumlar arasında kaydırdığın, bıraktığın yerde kalan anahtar.
Nedir ve nasıl çalışır?
Kayar anahtar, küçük bir kolu (mandalı) bir konumdan diğerine doğru kaydırdığın anahtardır. Kolu ittiğinde içindeki temas yer değiştirir ve devre o konumda kapalı kalır; yaylı anahtarın aksine elini çekince geri dönmez, bıraktığın yerde durur. Geçiş sırasında küçük bir tık verir ve kolun yeri gözle de görüldüğü için hangi konumda olduğunu bakar bakmaz anlarsın.

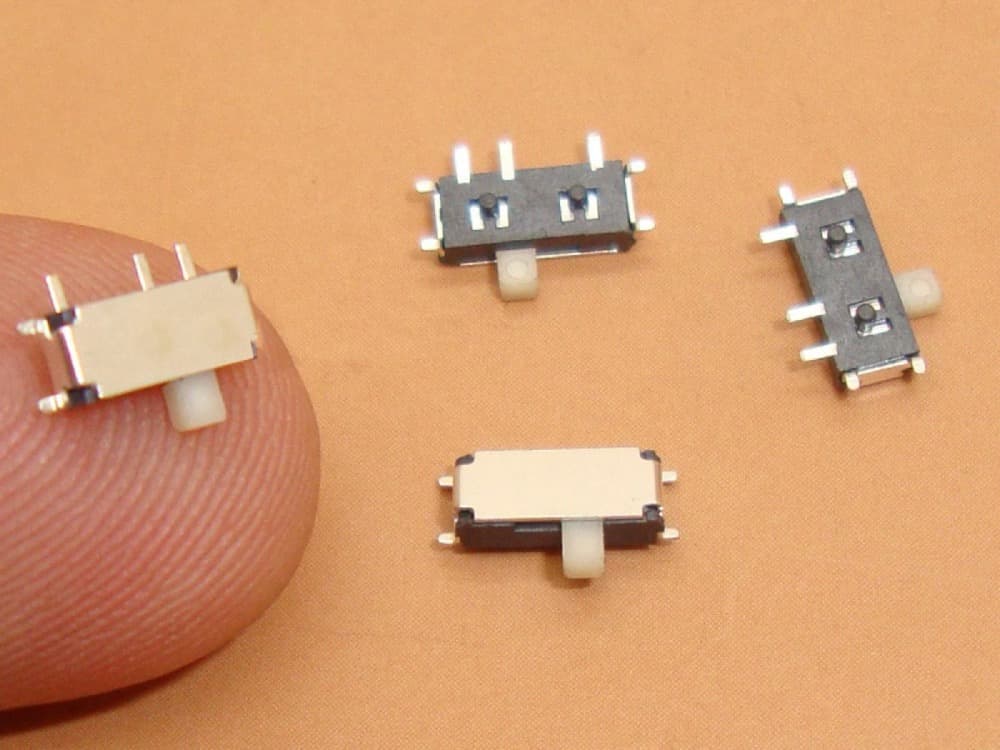

En yaygın hâli iki konumlu (aç/kapa) tek devreli SPDT slayttır, ama üç ve daha fazla konumlu modelleri de vardır. Hem karta lehimlenen küçük tipleri hem de panele oturan büyükleri bulunur. Yer kaplaması yaylı düğmeye göre azdır, bu yüzden ince oyuncak, fare ve küçük cihazlarda güç ve mod seçimi için sık tercih edilir.
Fotoğraflar
Kendin dene
Akım verince pim içeri çekilir; kesince yay geri iter.
Ne zaman tercih edilir, ne zaman edilmez?
Tercih edilir
- +Bir konumun bırakıldıktan sonra korunması gerektiğinde (aç/kapa, mod seçimi)
- +Dar yere sığması gereken basit, ucuz bir konum anahtarı istediğinde
- +Kolun yeri gözle görünsün, durumu bir bakışta anlaşılsın istediğinde
Tercih edilmez
- −Bırakınca kendiliğinden dönmesi gereken bir işlev için (yaylı anahtar seç)
- −Çok sık ve hızlı tekrarlı basışın olduğu bir kullanımda
- −Önemli/riskli bir işlevde (kol kolayca yanlışlıkla kayabilir)
Tasarımcıya etkisi
- Boyut ve form
- Küçük SPDT slaytlar ~8–13 mm uzunluğunda gelir; kol panel yüzeyinden ~3–6 mm çıkar ve ~3–5 mm yol süpürür, bu boşluğu panelde aç.
- Yerleşim
- Kolun kayma yönü kullanıcının itme yönüyle uyumlu olmalı; panele bir yarık (slot) açılır, parmağın kola rahat ulaşacağı yere konumla.
- Güç ihtiyacı
- Küçük slaytlar genelde ~0.3–1 A sinyal/düşük güç içindir; daha yüksek akımlı yükü doğrudan değil, bir röle üzerinden anahtarla.
- Ses
- Konum değişiminde net ama hafif bir tık duyulur; bu his kasıtlı geçişi doğrular, sessizlik şartsa yumuşak hareketli model ara.
Hangi ürünlerde görürsün?

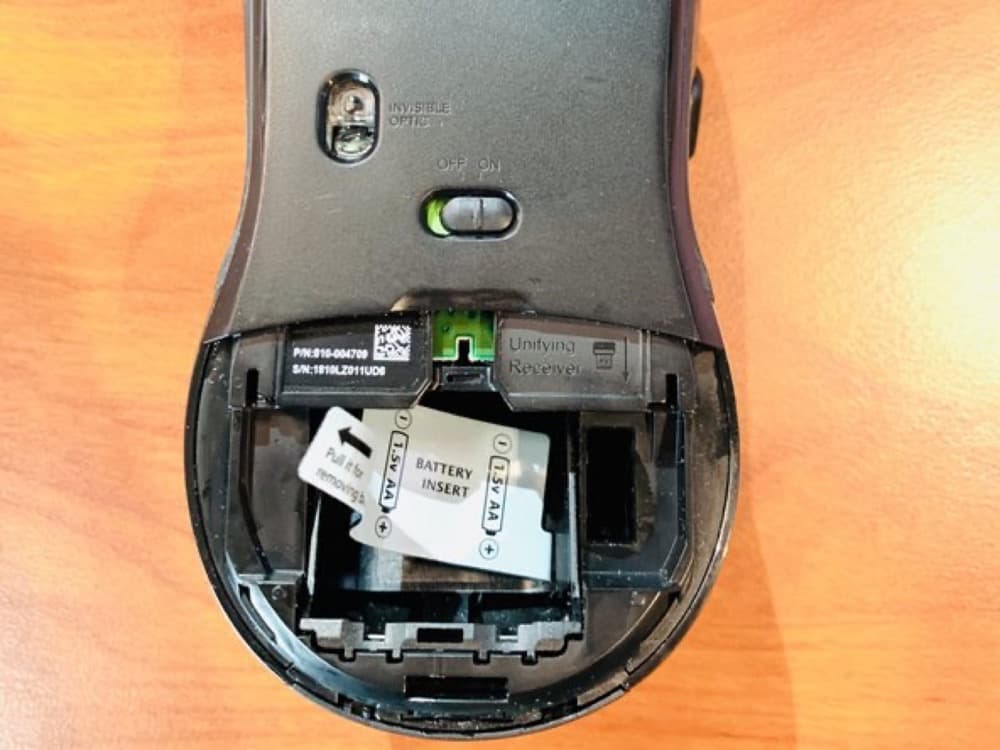

- Kablosuz fare aç/kapa anahtarı
- Oyuncak hız/mod seçici
- El feneri aç/kapa
- Hoparlör güç anahtarı
- Saç kurutma makinesi kademe kolu
