Potansiyometreler

Çevirdikçe ya da kaydırdıkça kademesiz analog değer üreten ayarlı direnç.

Nedir ve nasıl çalışır?

Potansiyometre (kısaca 'pot'), kademesiz hareket eden bir ayar düğmesidir; başlangıç ile bitiş arasında sonsuz aralıkta gezer, durağı yoktur. İçinde bir direnç şeridi ve onun üstünde kayan bir uç vardır; düğmeyi çevirdikçe (ya da sürgüyü kaydırdıkça) bu uç hattın farklı noktasına gelir ve üzerinden geçen gerilimi değiştirir. Örneğin 5 V girişi ayarına göre 2 V'a düşürür; bu değişen gerilimi okuyan bir işlemci ya da devre, ses şiddetini, parlaklığı ya da hızı orantılı olarak artırıp azaltır.

İki ana türü var: döner potansiyometre bir turdan kısa döner; doğrusal potansiyometre (sürgülü/fader) düz bir hat boyunca kayar. Döner anahtardan farkı, onun belirli kademelere 'tık'layarak oturmasıdır; potansiyometrede ara değer serbesttir, her nokta geçerlidir ama tam konumu gözle anlamak zordur. Sessiz, akıcı bir his verir. Direnç değişiminin eğrisi (taper) doğrusal ya da logaritmik olabilir; ses için kulağa doğal gelsin diye genelde logaritmik seçilir.

Fotoğraflar

Tırtıllı milli ve üç bacaklı klasik döner potansiyometre
Tek başınaTırtıllı milli ve üç bacaklı klasik döner potansiyometre

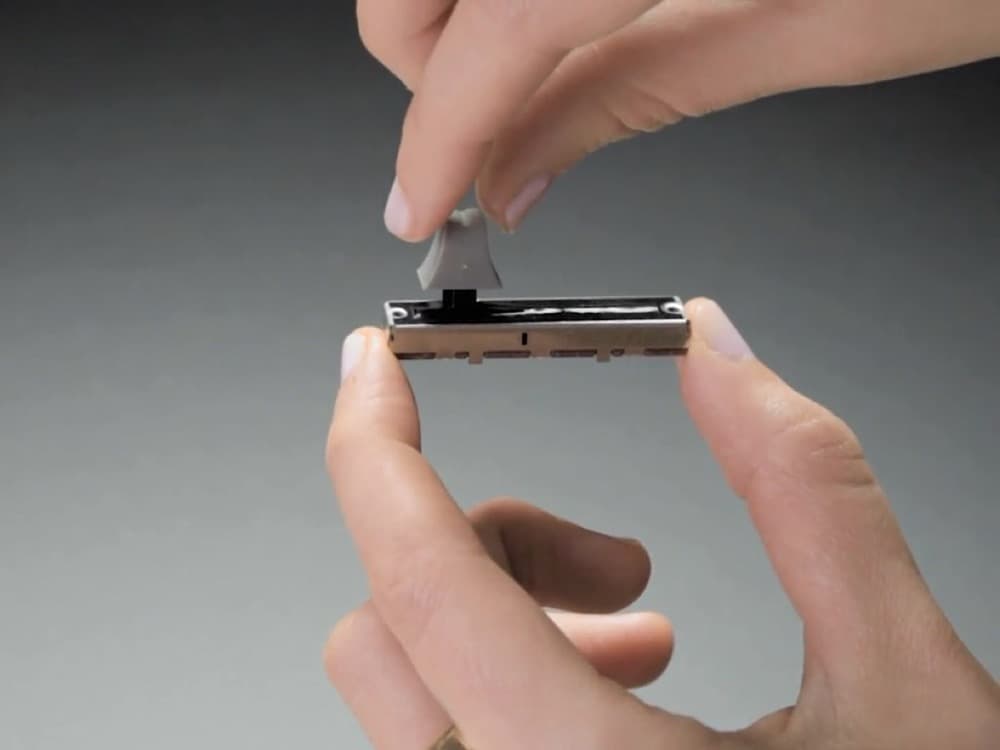

Başlığı takılı sürgülü (fader) potansiyometre
Tek başınaBaşlığı takılı sürgülü (fader) potansiyometre

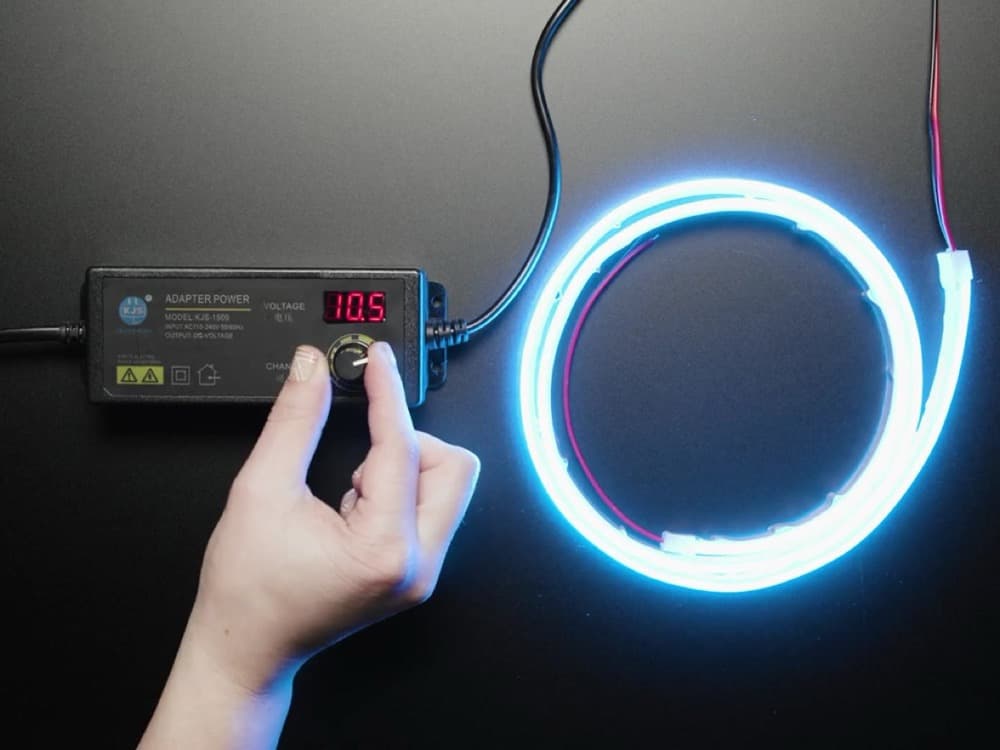

Güç kaynağı üzerindeki ayar potansiyometresinin elle çevrilmesi
MontajlıGüç kaynağı üzerindeki ayar potansiyometresinin elle çevrilmesi

Kendin dene

V
Değer: 40%Çıkış: 2.00 V (5 V üzerinden)0–100%

Potansiyometre kademesiz bir değer üretir: kolu çevirdikçe çıkış gerilimi sürekli değişir. Kaydıracı oynat.

Ne zaman tercih edilir, ne zaman edilmez?

Tercih edilir

  • +Kademesiz, sürekli bir ayar gerektiğinde (ses, parlaklık, hız, konum)
  • +Bir turdan az dönüş ya da düz bir kayma yetiyorsa (min/maks belli)
  • +Sessiz, akıcı, 'teknolojik' bir kullanım hissi istendiğinde

Tercih edilmez

  • −Net, tekrarlanabilir kademeler ve tık hissi gerekiyorsa (döner anahtar seç)
  • −Yanlış ayar risk yaratıyorsa ya da konumun güvenle hatırlanması kritikse
  • −Sınırsız (sonsuz) dönüş veya dijital sayım isteniyorsa (enkoder daha uygun)

Tasarımcıya etkisi

Boyut ve form
Döner gövde ~9–24 mm çapında, mil ~6 mm standart; sürgülü fader ise ~30–100 mm uzunluğunda yol ister, panelde bu kayma boyunu boş bırak.
Yerleşim
Panele somunla monte edilir, üstüne kendi düğmen geçer; tek turda 0–100 yayıldığı için kadran çevresine işaretleme koy, konum gözle okunsun.
Güç ihtiyacı
Pasiftir, kendi gücü yoktur; bölücü olarak çalışır, çıkışı genelde 3.3–5 V referansla analog (ADC) girişe verilir, doğrudan yük sürmesi için akımı sınırlıdır.
Ses
Dönüşü sessizdir, tık yoktur; bu yüzden kullanıcıya konumu sesle değil görsel kadran ya da ekran göstergesiyle bildirmen gerekir.

Hangi ürünlerde görürsün?

  • Gitar amfisi ses/ton düğmesi
  • Mikser/DJ fader'ı
  • Dimmer (kısılabilir lamba) düğmesi
  • Eski radyo ses ayarı
  • Elektrikli battaniye ısı ayarı
