Membranlar
Yüzeye yapıştırılan, baskılı ince katmanlardan oluşan düz ve sızdırmaz tuş takımı.
Nedir ve nasıl çalışır?

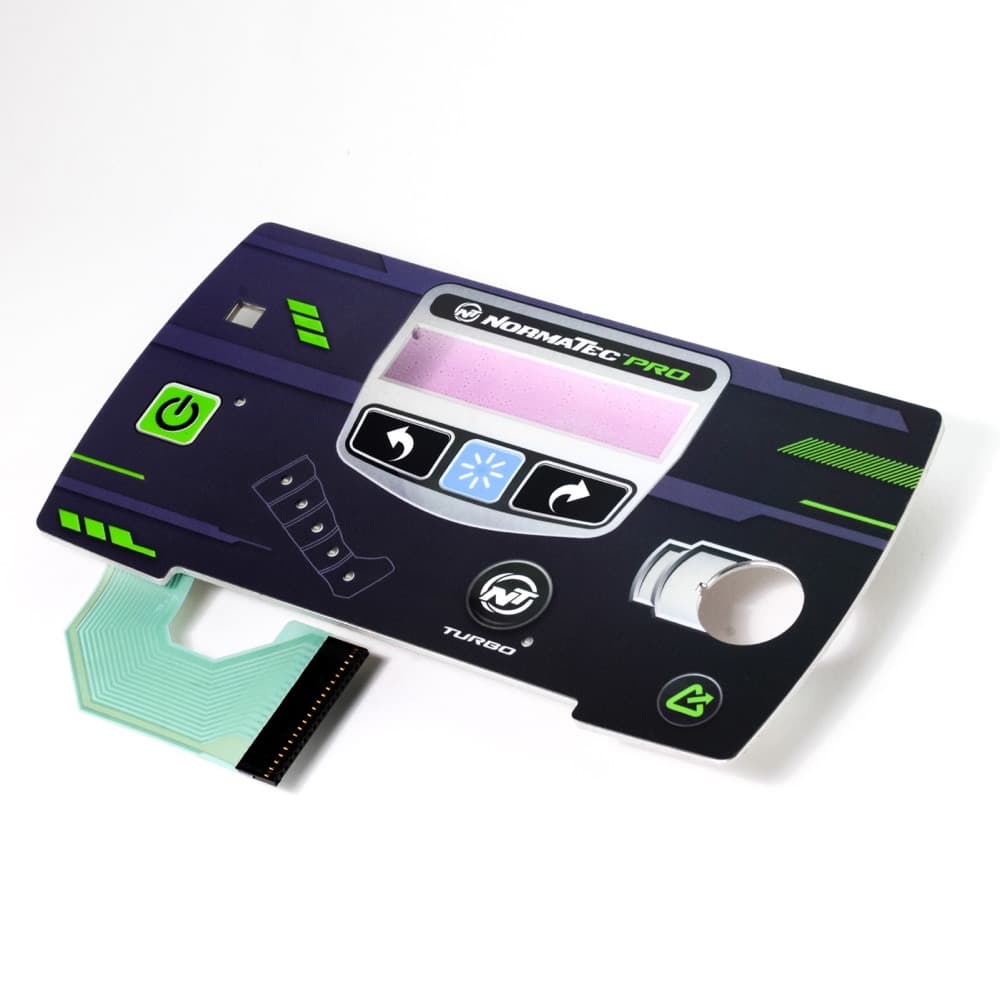

Membran, esnek bir devre üstüne lamine edilmiş birkaç ince katmandan oluşan, neredeyse düz bir tuş takımıdır. En üstte şeffaf, baskılı grafik katmanı; altta basınca temas eden iletken yollar; en altta da ürüne yapıştıran çift taraflı bant bulunur. Parmağınla bastığında üst katman hafifçe çöker, iki yol birbirine değer ve doğrusal (DC) hatta sinyali iletir. Tüm yapı genellikle 1 mm'den incedir, bu yüzden 'düz panel' hissi verir.
En büyük gücü sızdırmazlık ve maliyettir: tek parça yüzey suyu, tozu içeri sokmaz, silinerek temizlenir ve seri üretimde ucuzdur; istediğin renk, grafik ve simgelerle bastırılır. Karşılığında dokunsal his zayıftır; bunu telafi için katmanların arasına metal bir 'dome' (kubbecik) konur, böylece bastığında hafif bir tık alırsın. Tuş takımına benzer ama ondan farkı tamamen baskılı ve düz oluşudur; ayrı plastik tuşları yoktur, eğimli yüzeylere uygulanmaz. Kötü tasarlanmışı çevrede çok görülür, demode durabilir.
Fotoğraflar
Kendin dene
Basma düğmesi yalnızca basılı tutarken devreyi kapatır; bıraktığında yay onu geri iter (anlık/momentary). Düğmeye bas.
Ne zaman tercih edilir, ne zaman edilmez?
Tercih edilir
- +Su/toz girişine kapalı, silinebilir düz bir panel istendiğinde (yüksek sızdırmazlık)
- +Seri üretimde ucuz, özel grafikli çok tuşlu bir yüzey gerektiğinde
- +Hareketli/aşınan parçası olmayan, hijyenik (medikal, mutfak) bir arayüz istediğinde
Tercih edilmez
- −Net, derin bir dokunsal tık şartsa (mekanik düğme daha tatmin edici; en azından dome ekle)
- −Yüzey eğimli/kavisliyse ya da modern dokunmatik ekran beklentisi varsa
- −Düşük adetli üründe (kalıp/baskı kurulum maliyeti adetle bölünmezse pahalı kalır)
Tasarımcıya etkisi
- Boyut ve form
- Tüm yığın genelde <1 mm kalınlıktır; tercihen ~1 mm derinlikte bir havuza oturt ki üst yüzey gövdeyle aynı seviyede kalsın ve su girmesin.
- Yerleşim
- Çift taraflı bantla düz yüzeye yapıştırılır; esnek devre kuyruğu için kenara pencere bırak, ama bu pencere membranın altında gizli kalmalı.
- Ses
- Düz membran sessizdir; tık isteniyorsa metal dome ekle, ~25–45 dB hafif bir klik verir ve kullanıcıya bastığını hissettirir.
- Güç ihtiyacı
- İçindeki devre doğrusal (DC) hatta ~mA çeker; içine LED gömülebilir, bu durumda ışık için küçük bir besleme hattını güç planına ekle.
Hangi ürünlerde görürsün?

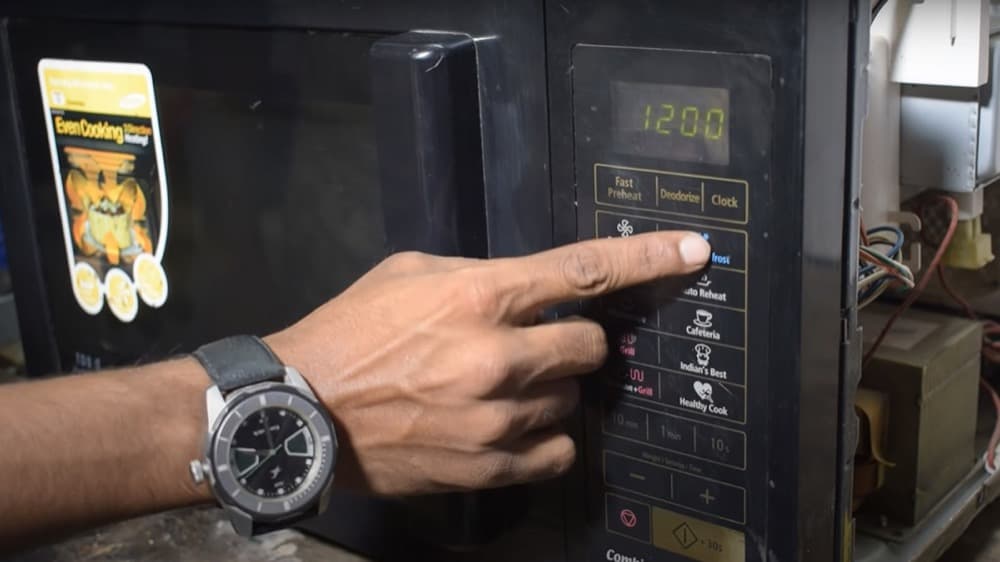

- Mikrodalga ön panel
- Bulaşık/çamaşır makinesi kontrol yüzeyi
- Tıbbi cihaz tuş paneli
- Endüstriyel makine HMI paneli
- Eski uzaktan kumanda / kalkülatör yüzeyi
