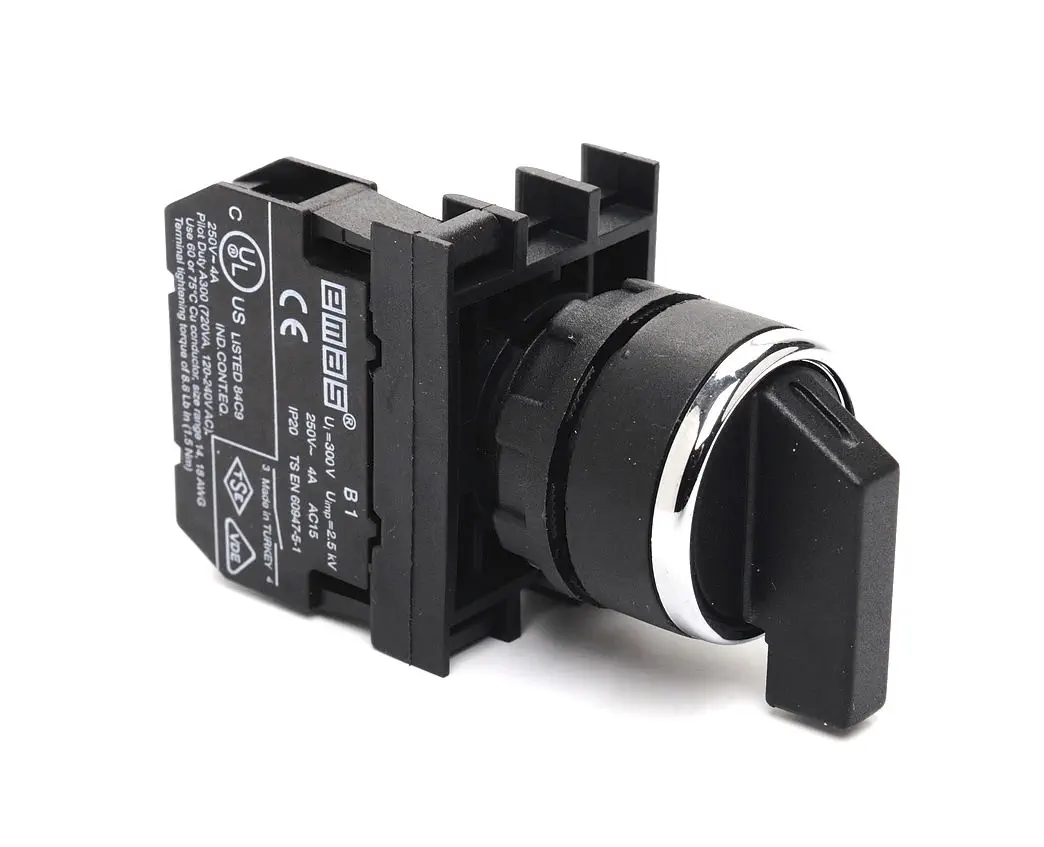

Döner Anahtar

Çevirdikçe ayarlar arasında tıklayarak geçtiğin, çok kademeli döner anahtar.

Nedir ve nasıl çalışır?

Döner anahtar, bir düğmeyi (knob) çevirerek belirli kademeler arasında seçim yaptığın anahtardır. Her kademe arasında "tık" diye bir oturma hissi (detent) vardır; düğmeyi çevirdikçe içindeki ortak uç sırayla farklı kontaklara değer ve bıraktığın kademede kalır. Hem dokunsal hem işitsel geri bildirim verdiği için kaç kademe ilerlediğini parmağınla bile sayabilirsin.

İki ila yirmiden fazla kademesi olabilir; bu yönüyle yalnızca birkaç konuma odaklanan seçim anahtarından ayrılır. Sürekli ve kademesiz dönen potansiyometrenin tersine ise her durağı bellidir, ara değer yoktur. Bazı modeller hazır düğmeyle gelir, bazılarına kendi kapağını takarsın. Fan kademesi, mod kadranı gibi çok seçenekli ama kalıcı ayarlar için idealdir.

Fotoğraflar

Numaralı kademeleri ve PCB pinleri olan döner anahtar
Tek başınaNumaralı kademeleri ve PCB pinleri olan döner anahtar

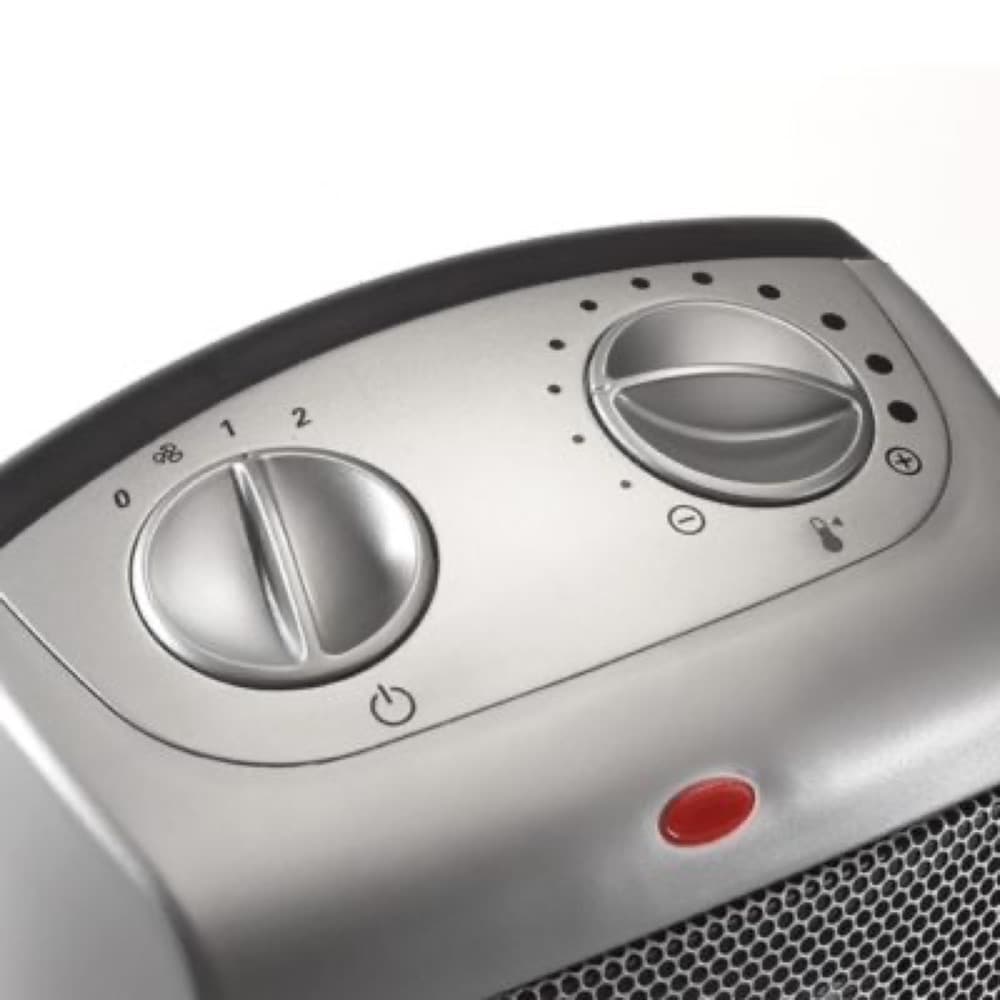

Elektrikli ısıtıcı üzerindeki kademeli döner anahtar düğmeleri
MontajlıElektrikli ısıtıcı üzerindeki kademeli döner anahtar düğmeleri

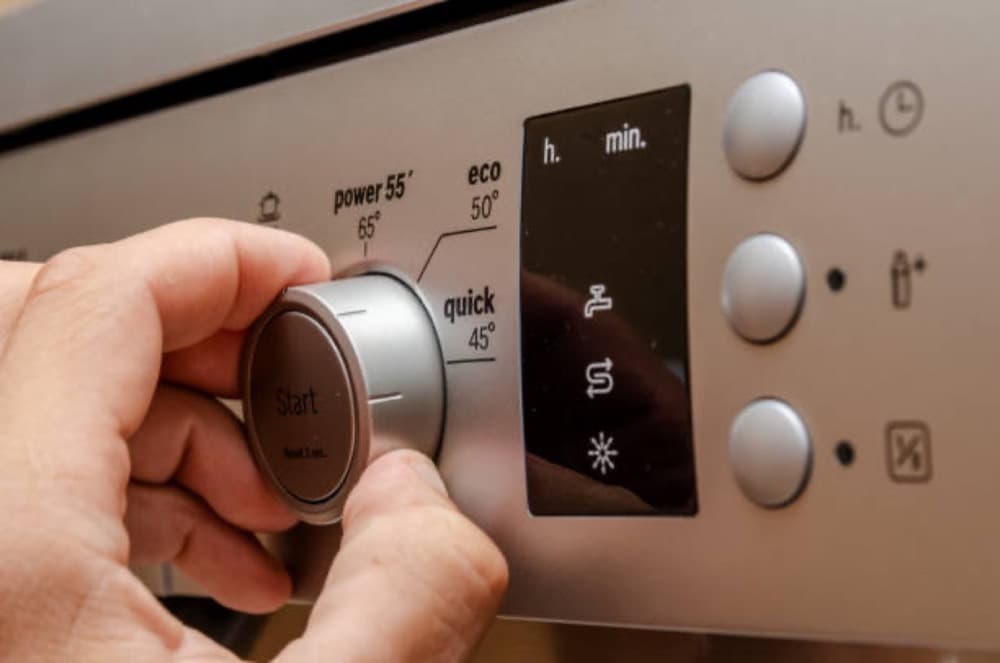

Bulaşık makinesi program seçici döner düğmesinin elle çevrilmesi
MontajlıBulaşık makinesi program seçici döner düğmesinin elle çevrilmesi

Kendin dene

ABCD
Kademeli seçici
Konum: 1/4— Mod A

Kademeli seçici sabit konumlar arasında atlar: her konumda durağa oturur ve orada kalır (kademesiz potansiyometrenin tersine). Konuma tıkla ya da "Sonraki konum" ile ilerlet.

Ne zaman tercih edilir, ne zaman edilmez?

Tercih edilir

  • +Çok sayıda (3+) kalıcı kademe arasından net seçim gerektiğinde (fan hızı, mod)
  • +Her durağın belli, ara değerin olmaması istendiğinde (kademesiz değil)
  • +Dokunsal tık hissi ve görünür kadran pozisyonu istediğinde

Tercih edilmez

  • −Kademesiz, sürekli ayar gerektiğinde (potansiyometre seç)
  • −Bırakınca kendiliğinden dönmesi gereken anlık bir işlev için (yaylı anahtar)
  • −Sadece iki-üç konum yetiyorsa (kayar ya da seçim anahtarı daha sade)

Tasarımcıya etkisi

Boyut ve form
Gövde ~16–30 mm çapında, mil ~6 mm standarttır; üstüne geçen düğmeyle birlikte panelden ~20–40 mm çıkar, bu yüksekliği hesapla.
Yerleşim
Panele somunla, milin etrafına geçen delikten monte edilir; düğmenin rahat kavranacağı, parmağın çevirebileceği bir yere konumla.
Güç ihtiyacı
Hem doğru hem alternatif akımda, genelde ~0.3–3 A anahtarlar; kademe sayısı arttıkça (örn. SP8T) gövde çapı ve terminal sayısı büyür.
Ses
Her kademede ~40–55 dB'lik belirgin bir tık verir; bu detent hissi ayarın kasıtlı olduğunu doğrular, kademe sayısını hisse göre seç.

Hangi ürünlerde görürsün?

  • Bulaşık/çamaşır makinesi program seçici
  • Vantilatör hız kademesi
  • Elektrikli soba ısı kademesi
  • Multimetre fonksiyon kadranı
  • Fırın mod düğmesi
